1000BASE-SX & 1000BASE-LX

Marcelo Barboza by Marcelo Barboza
08/08/2025
in Fibras ópticas, Ethernet
6
1000BASE-SX & 1000BASE-LX
0
SHARES
1.3k
VIEWS
Share on FacebookShare on Twitter

Qual a diferença entre os padrões 1000BASE-SX e 1000BASE-LX?

Primeiro, as semelhanças:

  • Ambas são padrões de transmissão Ethernet definidos no IEEE 802.3 (originalmente publicados na atualização 802.3z de 1998)
  • Definem transmissão a 1000 Mb/s (1 Gb/s) em banda base sobre fibra óptica
  • Utilizam 2 fibras (TX e RX) para fazer um link

Agora sim, as diferenças:

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.
  • O 1000BASE-SX utiliza transmissão a 850 nm sobre fibras multimodo
  • O 1000BASE-LX utiliza transmissão a 1310 nm sobre fibras multimodo ou monomodo
  • O alcance máximo do 1000BASE-SX vai de 220 m a 550 m, e o orçamento de perda vai de 2,6 dB a 3,56 dB, dependendo da categoria de fibra (OM1 a OM4)
  • O alcance máximo do 1000BASE-LX é de até 300 m sobre fibras multimodo (ou 550 m com o uso de patch cords especiais – de condicionamento de modo) e de até 5 km sobre fibra monomodo, e o orçamento de perda vai de 2,35 dB a 4,57 dB, dependendo da fibra utilizada
  • Equipamentos de rede com tecnologia 1000BASE-LX são mais caros do que os baseados em 1000BASE-SX, pois muda o tipo de transmissor laser, mas permitem distâncias maiores, desde que usados com fibra monomodo

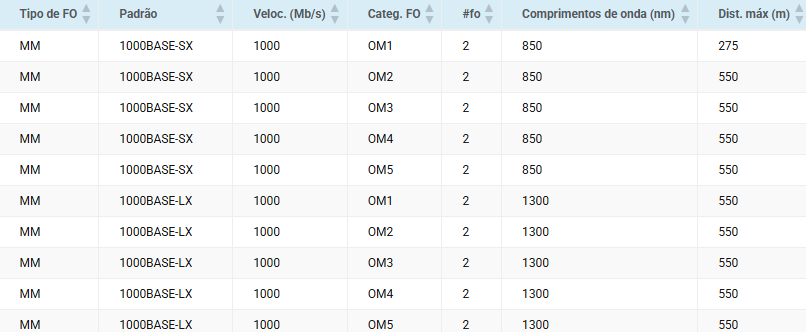

A tabela abaixo mostra as distâncias suportadas pelos padrões 1000BASE-SX e LX sobre fibra multimodo:

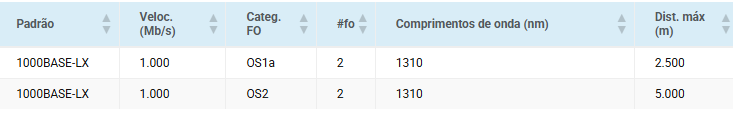

A tabela abaixo mostra as distâncias suportadas pelo padrão 1000BASE-LX sobre fibra monomodo:

Para saber as distâncias e perdas máximas para estes e outros padões Ethernet sobre fibra óptica, consulte esta página.

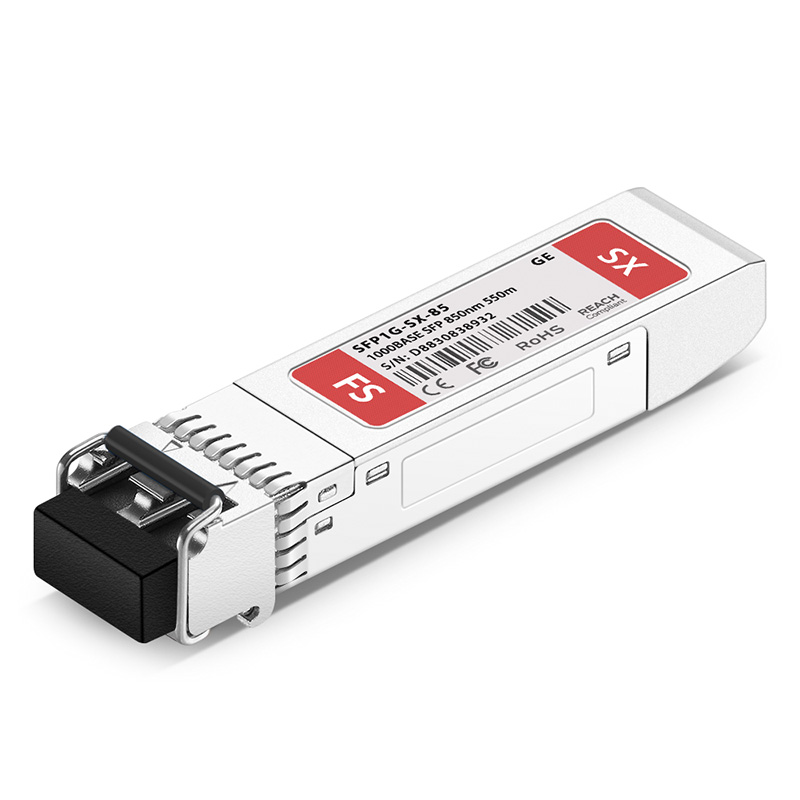

XZSNET Transceptor 1000BASE-SX SFP, módulo de fibra multimodo SFP 1.25G para LC compatível com Cisco GLC-SX-MMD, Ubiquiti UniFi UF-MM-1G, Mikrotik, Meraki, Netgear AGM731F, D-Link e mais, pacote com 2.
LC duplex: Suporta cabos de fibra multimodo LC OM1/OM2/OM3/OM4 Dual LC, MMF, 850nm, até 550m.

Assista este meu vídeo que complementa as informações deste artigo:

Saiba mais sobre como são padronizados os nomes das interfaces Ethernet, como 1000BASE-SX, por exemplo, em meu vídeo abaixo. Depois, dê um salto de 10x e veja como um link de fibra óptica pode suportar os 10 Gb/s.

Nome padrão das interfaces Ethernet
Seu link de fibra óptica suporta 10 Gb/s?

Saiba mais sobre os padrões Ethernet sobre cabeamento estruturado neste meu outro artigo.

Se achou este post útil, compartilhe, encaminhe a alguém que também possa achá-lo útil. Não deixe de se inscrever em meu canal do YouTube! Participe de meu grupo do Whatsapp e receba as novidades sobre meus artigos, vídeos e cursos. E curta minha página no Facebook!

Até a próxima!

Marcelo Barboza, RCDD, DCDC, NTS, ATS, DCS Design, Assessor CEEDA
Clarity Treinamentos
[email protected]

Sobre o autor
Marcelo Barboza, instrutor da área de cabeamento estruturado desde 2001, formado pelo Mackenzie, possui mais de 30 anos de experiência em TI, membro da BICSI e da comissão de estudos sobre cabeamento estruturado da ABNT/COBEI, certificado pela BICSI (RCDD, DCDC e NTS), Uptime Institute (ATS) e DCPro (Data Center Specialist – Design). Instrutor autorizado para cursos selecionados da DCProfessional, Fluke Networks, Panduit e Clarity Treinamentos. Assessor para o selo de eficiência para data centers – CEEDA.

Previous Post

Norma nacional de cabeamento estruturado

Next Post

100GBASE-SR10 & 100GBASE-SR4

Marcelo Barboza

Marcelo Barboza

Instrutor, consultor e auditor da área de cabeamento estruturado e infraestrutura de data centers. Formado pelo Mackenzie, possui mais de 35 anos de experiência em TI, membro das comissão de estudos sobre cabeamento estruturado e data centers da ABNT, certificado pela BICSI (RCDD e DCDC), Uptime Institute (ATS) e DCPRO (Data Center Specialist & Practitioner). Instrutor autorizado para cursos selecionados da DCD Academy, Fluke Networks, Instituto Brasil Pós, Panduit e Clarity Treinamentos. Assessor para o selo de eficiência para data centers – CEEDA.

Next Post
100GBASE-SR10 & 100GBASE-SR4

100GBASE-SR10 & 100GBASE-SR4

Comments 6

  1. Carlos Alberto Teixeira says:
    7 anos ago

    Parabéns, ótima explicação.

    Responder
    • admin says:
      7 anos ago

      Obrigado!

      Responder
  2. Marcelo Rodrigues says:
    7 anos ago

    Ótima explicação!
    Saberia diferenciar o 1000base-lx do 1000base-bx? Não acho informação sobre a diferença entre eles.
    Abraço!

    Responder
    • admin says:
      7 anos ago

      Pelo que pesquisei rapidamente, o 1000BASE-BX10 foi feito para transmissão a 1G sobre uma única fibra monomodo em modo bidirecional, usando dois comprimentos de onda diferentes, um para cada sentido.
      Valeu!
      Abraços!

      Responder
  3. Edinar Carvalho says:
    7 anos ago

    1000BaseLX SFP funciona se conectada com uma 1000BaseSX SFP ?

    Responder
    • admin says:
      7 anos ago

      Edinar, em princípio não. o LX e o SX funcionam com comprimentos de onda diferentes. A não ser que o transceiver utilizado tenha as duas tecnologias.

      Responder
