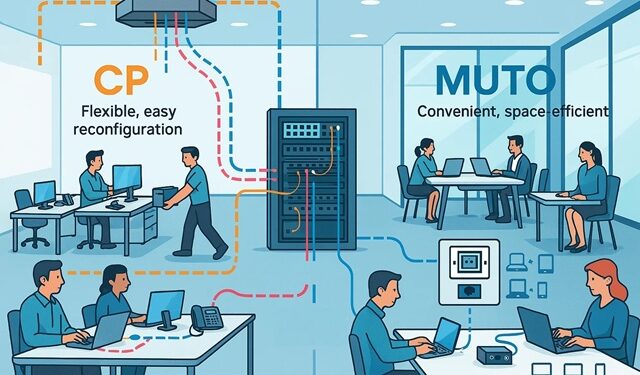

CP vs. MUTO: Qual a Melhor Solução para o Cabeamento Estruturado do seu Escritório?

Marcelo Barboza by Marcelo Barboza
03/04/2025
in Projeto de cabeamento estruturado
0
CP vs. MUTO: Qual a Melhor Solução para o Cabeamento Estruturado do seu Escritório?
0
SHARES
97
VIEWS
Share on FacebookShare on Twitter

Introdução

No cenário atual de redes de dados corporativas, o cabeamento estruturado horizontal desempenha um papel crucial na conectividade e no desempenho dos sistemas de comunicação. Ele é a espinha dorsal que conecta os dispositivos dos usuários, como computadores, telefones IP e impressoras, aos equipamentos de rede centrais, como switches e roteadores. Com a crescente demanda por flexibilidade e eficiência nos ambientes de trabalho modernos, impulsionada por tendências como o trabalho híbrido e a Internet das Coisas (IoT), duas soluções têm se destacado: o Ponto de Consolidação (CP) e a Tomada de Telecomunicações Multiusuário (MUTO), também conhecida como Tomada Multiusuária.

Este artigo tem como objetivo comparar detalhadamente essas duas soluções, destacando suas características, vantagens e aplicações específicas. Ao longo do texto, exploraremos como o CP e a MUTO se adequam a diferentes cenários de escritórios e ambientes corporativos, considerando aspectos como flexibilidade, custo-benefício, densidade de pontos de conexão e conformidade com as normas técnicas. Analisaremos também como cada solução impacta a escalabilidade da rede e a capacidade de adaptação a novas tecnologias.

É importante ressaltar que ambas as soluções são regidas por normas técnicas, como a nacional ABNT NBR 14565 e a internacional ISO/IEC 11801, que estabelecem diretrizes para garantir a qualidade, o desempenho e a interoperabilidade dos sistemas de cabeamento estruturado. Essas normas definem os requisitos para os componentes, a instalação, os testes e a documentação do cabeamento, assegurando que a infraestrutura de rede atenda aos padrões de desempenho esperados. Ao final deste artigo, você terá uma compreensão clara das diferenças entre CP e MUTO, permitindo uma escolha mais informada para o seu projeto de infraestrutura de rede, alinhada às necessidades específicas do seu ambiente e aos objetivos de longo prazo da sua organização.

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.

Clique aqui para assistir ao podcast gerado por IA sobre este artigo.

Ponto de Consolidação (CP)

Definição e características

O Ponto de Consolidação (CP) é um componente opcional no subsistema de cabeamento horizontal, atuando como um ponto intermediário de conexão entre o distribuidor de piso (FD – Floor Distributor) e as tomadas de telecomunicações (TO – Telecommunications Outlet) nas áreas de trabalho. Sua principal função é proporcionar flexibilidade na distribuição do cabeamento, especialmente em ambientes de escritórios abertos sujeitos a frequentes mudanças de layout, onde as estações de trabalho são constantemente movidas ou reorganizadas. O CP permite que as mudanças sejam feitas de forma rápida e eficiente, sem a necessidade de puxar novos cabos do distribuidor de piso até cada ponto de trabalho.

Características principais do CP:

  1. Localização: Geralmente instalado em espaços acessíveis, porém discretos, como acima de forros removíveis, dentro de colunas ou sob pisos elevados, facilitando o acesso para manutenção e reconfiguração, ao mesmo tempo em que protege os componentes de danos acidentais. A escolha da localização deve considerar a facilidade de acesso para técnicos qualificados e a proteção contra interferências eletromagnéticas (EMI).
  2. Componentes: Consiste em hardware de conexão passiva, como painéis de conexão (patch panels) ou blocos de terminação, onde os cabos horizontais permanentes são terminados. Esses componentes devem ser de alta qualidade e compatíveis com a categoria do cabeamento (por exemplo, Cat5e, Cat6) para garantir o desempenho adequado da rede.
  3. Capacidade: Cada CP deve atender no máximo 12 áreas de trabalho, conforme recomendações das normas técnicas. Essa limitação visa garantir a densidade adequada de pontos de conexão e evitar a sobrecarga do CP, o que poderia comprometer sua funcionalidade. Em alguns casos, pode ser necessário instalar mais de um CP para atender a todas as áreas de trabalho em um determinado espaço.
  4. Distâncias: A norma recomenda que o link do CP (cabo entre o distribuidor e o CP) não seja menor que 15 metros, e o cabo do CP até a tomada não seja menor que 5 metros. Essas distâncias mínimas visam evitar a possibilidade de amplificação de ruídos (crosstalk) devido à proximidade dos conectores e garantir que o comprimento total do canal (do distribuidor ao dispositivo final) esteja dentro dos limites especificados pelas normas.
  5. Acessibilidade: O CP deve ser instalado em locais que permitam acesso para manutenção, sendo um ponto de acesso exclusivo para técnicos de cabeamento, não para usuários finais. Isso garante que apenas pessoal qualificado possa realizar alterações ou reparos no cabeamento, evitando danos acidentais ou configurações incorretas.
  6. Posicionamento: Deve estar localizado próximo às áreas de trabalho atendidas, não sendo permitido seu uso como emenda ou extensão do cabeamento, nem sua localização no mesmo espaço que contém o distribuidor de piso. O CP deve ser um ponto de conexão intermediário, não um substituto para o cabeamento adequado.
  7. Gerenciamento: O CP deve ser integrado ao sistema de gerenciamento do cabeamento, facilitando a documentação e o controle das conexões. Isso inclui a identificação clara de cada porta e cabo, o registro das conexões em um banco de dados e a utilização de ferramentas de software para monitorar o desempenho da rede.
  8. Distribuição: O projeto do CP deve prever sua distribuição estratégica pelos pavimentos, otimizando o atendimento às áreas de trabalho. A localização dos CPs deve ser planejada com base na densidade de usuários, na disposição das estações de trabalho e nas necessidades de conectividade de cada área.
  9. Compatibilidade: A categoria dos componentes instalados no CP deve ser compatível com a categoria dos cabos, tomadas e racks do sistema, mantendo a integridade da categoria mínima pretendida para o cabeamento. Utilizar componentes de categorias diferentes pode comprometer o desempenho da rede e invalidar as garantias do fabricante.

Aplicações e vantagens

O Ponto de Consolidação é particularmente vantajoso em cenários onde a flexibilidade e a facilidade de reconfiguração são essenciais. Ele oferece uma solução eficiente para lidar com as constantes mudanças nos layouts de escritórios e nas necessidades de conectividade dos usuários. Uma aplicação comum é em escritórios abertos: Ideal para ambientes corporativos com layouts dinâmicos, onde as estações de trabalho são frequentemente reorganizadas. O CP permite que as mudanças sejam feitas de forma rápida e fácil, sem a necessidade de lançar novos cabos do distribuidor de piso.

Vantagens do uso de Pontos de Consolidação:

  1. Flexibilidade para mudanças: Facilita movimentações, adições e mudanças no cabeamento, reduzindo o tempo e o custo associados a essas operações. Com o CP, as mudanças podem ser feitas de forma rápida e fácil, sem a necessidade de lançar novos cabos do distribuidor de piso. Isso pode resultar em economias significativas de tempo e dinheiro ao longo do tempo.
  2. Organização aprimorada: Permite uma distribuição mais ordenada dos cabos, melhorando a estética do ambiente e facilitando a identificação e resolução de problemas. Com o CP, os cabos podem ser organizados e gerenciados de forma mais eficiente, reduzindo a confusão e facilitando a identificação de problemas.
  3. Economia de cabos: Reduz a necessidade de lançar cabos longos diretamente do distribuidor de piso para cada ponto de trabalho, otimizando o uso de materiais. Com o CP, os cabos podem ser lançados do distribuidor de piso até o CP, e então conectados aos pontos de trabalho. Isso pode resultar em economias significativas de cabos, especialmente em ambientes grandes e complexos, com muitas mudanças de layout.
  4. Manutenção simplificada: Concentra pontos de conexão em locais acessíveis, facilitando inspeções e reparos. Com o CP, os pontos de conexão são concentrados em um local central, facilitando a inspeção e o reparo do cabeamento.
  5. Adaptabilidade: Permite que o sistema de cabeamento se ajuste rapidamente às mudanças nas necessidades de conectividade dos usuários. Com o CP, o sistema de cabeamento pode ser adaptado rapidamente às mudanças nas necessidades de conectividade dos usuários, sem a necessidade de grandes reformas ou substituições de cabos.
  6. Preservação da integridade do sinal: Ao seguir as recomendações de distância mínima, minimiza-se o risco de degradação do sinal devido à proximidade excessiva entre conectores. Isso garante que o sinal chegue aos dispositivos dos usuários com a qualidade adequada, garantindo o desempenho da rede.
  7. Redução de custos a longo prazo: Embora possa haver um investimento inicial maior, o CP pode reduzir significativamente os custos operacionais associados a mudanças de layout e expansões da rede. A flexibilidade e a facilidade de gerenciamento oferecidas pelo CP podem resultar em economias significativas de tempo e dinheiro ao longo do tempo.
  8. Conformidade com normas: A implementação correta de CPs assegura a conformidade com padrões internacionais de cabeamento estruturado, garantindo qualidade e interoperabilidade. Isso garante que o sistema de cabeamento atenda aos padrões de desempenho esperados e seja compatível com outros sistemas e dispositivos.

Tomada de Telecomunicações Multiusuária (MUTO)

Definição e características

A Tomada de Telecomunicações Multiusuária (MUTO) é um componente essencial do sistema de cabeamento estruturado, projetada especificamente para atender às necessidades de múltiplos usuários em uma área concentrada. Diferentemente do Ponto de Consolidação (CP), que atua como um ponto intermediário para facilitar mudanças no layout, a MUTO é diretamente acessível aos usuários finais, servindo como um ponto de conexão imediato para seus dispositivos.

Características principais da MUTO:

  1. Localização: A MUTO é idealmente instalada em áreas de trabalho compartilhadas, como escritórios abertos, salas de reunião, laboratórios, espaços de coworking e até mesmo em áreas públicas como bibliotecas ou centros de convenções. A MUTO deve ser posicionada em um local fixo e acessível, geralmente em paredes, pilares, divisórias permanentes ou até mesmo em móveis especialmente projetados para este fim. A escolha do local deve considerar a facilidade de acesso para os usuários e a proximidade com os equipamentos que serão conectados.
  2. Capacidade: Assim como o CP, cada MUTO é projetada para atender no máximo 12 áreas de trabalho, conforme as recomendações das normas técnicas nacionais. Essa limitação garante uma distribuição adequada dos pontos de conexão. É importante notar que “área de trabalho” não significa necessariamente uma mesa individual, mas sim um espaço onde um usuário pode precisar de conectividade.
  3. Configuração: Tipicamente, uma MUTO contém múltiplas portas RJ45, podendo variar de 4 a 24 portas, dependendo do modelo e da necessidade do ambiente. A escolha do número de portas deve ser baseada em uma análise cuidadosa das necessidades de conectividade dos usuários na área atendida pela MUTO. Algumas MUTOs também podem incluir portas para fibra óptica para aplicações que exigem alta largura de banda. Além disso, algumas MUTOs podem oferecer suporte a diferentes categorias de cabos (Cat5e, Cat6, Cat6A), dependendo dos requisitos de desempenho da rede.
  4. Distâncias: A norma recomenda uma distância mínima de 15 metros entre a MUTO e o distribuidor de piso (FD) para evitar interferências e garantir a qualidade do sinal. Não há uma distância mínima especificada entre a MUTO e o equipamento do usuário, mas o comprimento máximo do cabo de conexão (patch cord) não deve exceder 20 metros para cabos UTP ou 15 metros para cabos blindados para garantir a conformidade com os padrões de desempenho da rede. É importante considerar a perda de sinal em cabos mais longos, especialmente em redes de alta velocidade.
  5. Acessibilidade: Ao contrário do CP, que geralmente é acessível apenas a técnicos de cabeamento, a MUTO é projetada para ser diretamente acessível aos usuários finais. Isso permite que os usuários conectem e desconectem seus dispositivos conforme necessário, sem a necessidade de solicitar a intervenção de um técnico, o que aumenta a flexibilidade e a conveniência no uso da rede.
  6. Flexibilidade: A MUTO oferece flexibilidade para acomodar diferentes tipos de dispositivos e necessidades de conectividade em um único ponto. Isso é particularmente útil em ambientes onde os usuários podem ter múltiplos dispositivos (laptops, tablets, smartphones etc.) ou onde diferentes tipos de equipamentos precisam ser conectados (impressoras, projetores, câmeras de videoconferência etc.). A capacidade de suportar diferentes tipos de conectores e tecnologias em um único ponto torna a MUTO uma solução versátil para ambientes de trabalho dinâmicos.
  7. Gerenciamento: Assim como o CP, a MUTO deve ser integrada ao sistema de gerenciamento do cabeamento, com identificação clara de cada porta (por exemplo, usando etiquetas numeradas ou codificadas por cores) e documentação adequada das conexões (por exemplo, usando um software de gerenciamento de cabeamento). Isso facilita a identificação de problemas, a realização de manutenções e a garantia da conformidade com os padrões de segurança e desempenho da rede.
  8. Compatibilidade: As portas e componentes da MUTO devem ser compatíveis com a categoria do cabeamento utilizado no restante da infraestrutura, garantindo a integridade do desempenho da rede. A utilização de componentes de diferentes categorias pode comprometer o desempenho da rede e causar problemas de conectividade. É fundamental verificar as especificações técnicas dos componentes da MUTO para garantir a compatibilidade com o restante da infraestrutura.
  9. Energia: Algumas MUTOs podem incluir suporte para Power over Ethernet (PoE), aumentando sua utilidade em ambientes de trabalho modernos. O PoE permite alimentar dispositivos como telefones IP, câmeras de segurança e pontos de acesso sem fio através do cabo de rede, eliminando a necessidade de fontes de alimentação separadas e simplificando a instalação. A escolha de uma MUTO com suporte a PoE deve considerar a potência necessária para alimentar os dispositivos conectados.

Aplicações e vantagens

A MUTO é particularmente vantajosa em cenários onde múltiplos usuários precisam de acesso flexível à rede em um espaço compartilhado. Algumas aplicações comuns incluem:

  1. Escritórios abertos: Ideal para ambientes de trabalho colaborativos onde os funcionários podem se mover entre diferentes estações de trabalho. A MUTO permite que os usuários se conectem facilmente em diferentes locais do escritório, sem a necessidade de procurar por tomadas de rede individuais. Por exemplo, em um escritório com mesas compartilhadas, a MUTO permite que os funcionários se conectem à rede em qualquer mesa disponível.
  2. Salas de reunião e conferência: Fornece pontos de conexão convenientes para participantes de reuniões que precisam conectar laptops ou outros dispositivos à rede para apresentações, videoconferências ou acesso a documentos compartilhados. A MUTO elimina a necessidade de cabos longos e espalhados pela sala, proporcionando um ambiente mais organizado e profissional.
  3. Laboratórios e salas de aula: Oferece flexibilidade para configurações variáveis de equipamentos e dispositivos em ambientes educacionais ou de pesquisa. A MUTO permite que os alunos ou pesquisadores conectem seus dispositivos à rede de forma rápida e fácil, facilitando o aprendizado e a colaboração. Em laboratórios, a MUTO pode ser usada para conectar equipamentos de teste, instrumentos de medição e outros dispositivos à rede.
  4. Espaços de coworking: Permite que diferentes usuários (freelancers, startups, etc.) acessem a rede de forma rápida e fácil, sem a necessidade de pontos de conexão individuais para cada estação de trabalho. A MUTO oferece uma solução flexível e escalável para atender às necessidades de conectividade de um número variável de usuários em um espaço de coworking.
  5. Áreas de recepção ou lobbies: Fornece conectividade para visitantes ou funcionários temporários que precisam de acesso à rede para verificar e-mails, acessar documentos ou participar de videoconferências. A MUTO pode ser instalada em balcões de recepção, salas de espera ou áreas de descanso para oferecer conectividade aos visitantes.

Vantagens do uso de MUTOs:

  1. Economia de espaço: Consolida múltiplas conexões em um único ponto, reduzindo a necessidade de tomadas individuais espalhadas pelo ambiente. Isso libera espaço nas paredes e nos pisos, proporcionando um ambiente mais organizado e agradável.
  2. Flexibilidade para os usuários: Permite que os usuários conectem e desconectem seus dispositivos conforme necessário, sem depender de um técnico. Isso aumenta a autonomia dos usuários e reduz a necessidade de suporte técnico.
  3. Redução de custos: Pode reduzir os custos de instalação e manutenção ao consolidar múltiplas conexões em um único ponto. A instalação de uma MUTO geralmente é mais rápida e fácil do que a instalação de múltiplas tomadas individuais.
  4. Suporte a ambientes dinâmicos: Ideal para espaços de trabalho modernos que exigem flexibilidade e mobilidade dos usuários.
  5. Facilidade de gerenciamento: Centraliza as conexões em pontos específicos, facilitando o monitoramento e a manutenção da rede. A identificação e a resolução de problemas de conectividade são mais fáceis quando as conexões estão centralizadas em um único ponto.
  6. Adaptabilidade: Permite fácil adaptação a mudanças nas necessidades de conectividade sem grandes alterações na infraestrutura de cabeamento.
  7. Suporte a diferentes tipos de dispositivos: Pode acomodar uma variedade de equipamentos, desde computadores e telefones IP até dispositivos IoT (Internet of Things).
  8. Conformidade com normas: Quando implementada corretamente, a MUTO atende aos padrões de cabeamento estruturado, garantindo desempenho e compatibilidade. A conformidade com as normas garante que a rede funcionará de forma confiável e eficiente.

Comparação entre CP e MUTO

Semelhanças

Tanto o Ponto de Consolidação (CP) quanto a Tomada de Telecomunicações Multiusuário (MUTO) são soluções projetadas para otimizar a distribuição do cabeamento estruturado horizontal em ambientes de trabalho modernos. Ambas as soluções compartilham algumas características importantes que as tornam valiosas para a infraestrutura de rede:

  1. Flexibilidade: Tanto o CP quanto a MUTO são projetados para oferecer flexibilidade na distribuição do cabeamento, permitindo mudanças e adaptações mais fáceis no layout do ambiente de trabalho. Essa flexibilidade é crucial em ambientes dinâmicos onde as necessidades de conectividade podem mudar com frequência.
  2. Conformidade com normas: Ambas as soluções são regidas por normas técnicas nacionais e internacionais de cabeamento estruturado, garantindo padrões de qualidade e desempenho. A conformidade com essas normas é essencial para garantir a interoperabilidade, a confiabilidade e a segurança da rede.
  3. Capacidade limitada: Tanto o CP quanto a MUTO são projetados para atender no máximo 12 áreas de trabalho, conforme recomendações das normas técnicas. Essa limitação garante uma distribuição equilibrada dos pontos de conexão.
  4. Distância mínima: Ambas as soluções têm uma recomendação de distância mínima de 15 metros entre o distribuidor de piso (FD) e o ponto de conexão (CP ou MUTO). Essa distância mínima ajuda a minimizar a interferência eletromagnética e a garantir a qualidade do sinal.
  5. Gerenciamento de cabeamento: Tanto o CP quanto a MUTO devem ser integrados ao sistema de gerenciamento do cabeamento, facilitando a documentação e o controle das conexões. Um sistema de gerenciamento de cabeamento eficiente permite rastrear as conexões, identificar problemas e realizar manutenções de forma mais rápida e fácil.
  6. Otimização do cabeamento: Ambas as soluções visam reduzir a quantidade de cabos que precisam ser lançados por ocasião de mudanças de layout e de localização dos usuários.
  7. Suporte a ambientes dinâmicos: Tanto o CP quanto a MUTO são particularmente úteis em ambientes de trabalho que passam por mudanças frequentes de layout ou que requerem flexibilidade na distribuição dos pontos de rede. Em ambientes dinâmicos, a capacidade de adaptar a infraestrutura de rede de forma rápida e fácil é fundamental para manter a produtividade e a eficiência.

Diferenças principais

Apesar das semelhanças, existem diferenças significativas entre o CP e a MUTO que influenciam sua aplicação e escolha. Essas diferenças refletem as diferentes necessidades e prioridades de diferentes tipos de ambientes de trabalho:

1. Acessibilidade

  • CP: Acessível apenas a técnicos de cabeamento, geralmente instalado em locais como forros ou pisos elevados, onde o acesso é restrito a pessoal autorizado.
  • MUTO: Diretamente acessível aos usuários finais, instalada em áreas de trabalho compartilhadas, permitindo que os usuários conectem e desconectem seus dispositivos sem a necessidade de assistência técnica.

2. Conexão final:

  • CP: Requer uma tomada de telecomunicações (TO) adicional entre o CP e o equipamento do usuário. A TO fornece um ponto de conexão padronizado para os dispositivos dos usuários.
  • MUTO: Os usuários conectam seus dispositivos diretamente à MUTO, sem necessidade de uma TO intermediária. Isso simplifica a conexão e reduz o número de componentes necessários.

3. Comprimento dos cabos de conexão:

  • CP: O cabo entre o CP e a TO geralmente tem um mínimo de 5 metros. Esse comprimento mínimo garante que haja flexibilidade suficiente para mover a TO para diferentes locais dentro da área de cobertura do CP.
  • MUTO: O cabo do usuário pode ter até 20 metros (UTP) ou 15 metros (blindado) sem restrições mínimas. Isso oferece aos usuários a flexibilidade de conectar seus dispositivos em diferentes locais dentro da área de cobertura da MUTO.

4. Aplicações típicas:

  • CP: Mais comum em escritórios abertos com layouts flexíveis e em data centers, onde a necessidade de adaptar a infraestrutura de rede às mudanças no layout é alta.
  • MUTO: Ideal para salas de reunião, áreas de trabalho compartilhadas e espaços de coworking, onde múltiplos usuários precisam de acesso à rede em um local centralizado.

5. Custo e complexidade de instalação:

  • CP: Pode ter um custo inicial maior e uma instalação mais complexa, mas oferece mais flexibilidade a longo prazo. A instalação de um CP requer planejamento cuidadoso e a instalação de múltiplos componentes.
  • MUTO: Geralmente tem uma instalação mais simples e pode ser mais econômica em termos de hardware. A instalação de uma MUTO é mais rápida e fácil do que a instalação de um CP.

6. Gerenciamento de mudanças:

  • CP: Mudanças geralmente requerem a intervenção de um técnico. A movimentação de TOs ou a adição de novas conexões geralmente requer a intervenção de um técnico qualificado.
  • MUTO: Os usuários podem fazer mudanças por conta própria nas conexões à MUTO, conectando e desconectando dispositivos conforme necessário. Isso reduz a necessidade de suporte técnico e aumenta a autonomia dos usuários.

7. Impacto visual:

  • CP: Geralmente oculto, com menor impacto visual no ambiente de trabalho. O CP é instalado em locais discretos, como forros ou pisos elevados, para minimizar o impacto visual.
  • MUTO: Visível e acessível, podendo ter um impacto maior na estética do espaço. A MUTO é instalada em áreas acessíveis aos usuários, o que pode ter um impacto maior na estética do ambiente de trabalho.

Considerações para escolha entre CP e MUTO

A escolha entre Ponto de Consolidação (CP) e Tomada de Telecomunicações Multiusuário (MUTO) deve ser baseada em uma análise aprofundada das necessidades específicas do ambiente, dos usuários e das expectativas de crescimento futuro. Considere os seguintes fatores, detalhando cada um para uma decisão mais informada:

1. Análise das necessidades do cliente:

  • Número de usuários e densidade de conexões.
  • Flexibilidade desejada para mudanças de layout.
  • Orçamento disponível e custos de longo prazo.

2. Layout do ambiente:

  • Tipo de escritório (aberto, compartilhado, salas de reunião).
  • Presença de divisórias móveis.
  • Necessidade de mobilidade dos usuários.

3. Tipos de dispositivos:

  • Variedade de equipamentos a serem conectados.
  • Requisitos de energia (PoE).
  • Necessidades de largura de banda.

4. Planejamento futuro:

  • Crescimento previsto de usuários e demanda de rede.
  • Evolução tecnológica (ex: Wi-Fi 6, IoT).
  • Escalabilidade da solução.

5. Gerenciamento e manutenção:

  • Facilidade de acesso para usuários vs. controle centralizado.
  • Frequência de mudanças no ambiente.
  • Requisitos de documentação e rastreamento de conexões.

6. Conformidade com normas:

  • Padrões de cabeamento estruturado (normas ABNT).
  • Requisitos específicos do setor (ex: saúde, finanças).

7. Estética e design:

  • Impacto visual no ambiente de trabalho.
  • Integração com o design do escritório.

8. Suporte técnico:

  • Disponibilidade de técnicos qualificados.
  • Facilidade de solução de problemas.

9. Considerações ambientais:

  • Eficiência energética.
  • Sustentabilidade dos materiais.

10. Consulta a especialistas:

  • Recomendação de profissionais experientes em cabeamento estruturado.

A decisão final deve equilibrar as necessidades atuais com as projeções futuras, considerando o custo total de propriedade (TCO) de cada solução. Lembre-se de que a implementação deve estar em conformidade com as normas técnicas e ser realizada por profissionais qualificados para garantir o desempenho e a confiabilidade da rede. Além disso, é importante documentar a infraestrutura de rede para facilitar a manutenção e a solução de problemas.

Conclusão

A escolha entre Ponto de Consolidação (CP) e Tomada de Telecomunicações Multiusuário (MUTO) depende do ambiente e das necessidades. O CP é indicado para espaços com mudanças frequentes, como escritórios abertos e coworkings, devido à sua flexibilidade para reorganizações e expansões futuras. Apesar do custo inicial mais alto, reduz despesas de manutenção e garante segurança ao exigir suporte técnico para alterações.

O MUTO, por sua vez, é ideal para áreas compartilhadas, como salas de reunião e call centers, priorizando conveniência e economia na instalação inicial. Ele permite conexões diretas pelos usuários, mas oferece menor flexibilidade para alterações no layout.

A decisão deve considerar fatores como frequência de mudanças, número de usuários e custos a longo prazo. Ambos devem seguir normas como ABNT NBR 14565 e ser instalados por profissionais qualificados para garantir eficiência e segurança na infraestrutura de rede.

Tags: cabeamento estruturadocabeamento horizontalConectividadeCPcusto-benefíciodensidade de usuáriosescritório modernoflexibilidadegerenciamento de redeinfraestrutura de redelayout flexívelmelhores práticasMUTOnbr 14565ponto de consolidaçãoreconfiguração de layouttomada multiusuário
Previous Post

Edge Data Centers: Revolucionando o Processamento de Dados na Era da Computação Distribuída

Next Post

SSD: A Revolução no Armazenamento de Dados

Marcelo Barboza

Marcelo Barboza

Instrutor, consultor e auditor da área de cabeamento estruturado e infraestrutura de data centers. Formado pelo Mackenzie, possui mais de 35 anos de experiência em TI, membro das comissão de estudos sobre cabeamento estruturado e data centers da ABNT, certificado pela BICSI (RCDD e DCDC), Uptime Institute (ATS) e DCPRO (Data Center Specialist & Practitioner). Instrutor autorizado para cursos selecionados da DCD Academy, Fluke Networks, Instituto Brasil Pós, Panduit e Clarity Treinamentos. Assessor para o selo de eficiência para data centers – CEEDA.

Next Post
SSD: A Revolução no Armazenamento de Dados

SSD: A Revolução no Armazenamento de Dados

Deixe um comentário Cancelar resposta

O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *

O Vídeo Mais Recente do YT

https://youtu.be/1l1OQAFYz2U

Cursos

  • Combo de Certificação de Cabeamento UTP e FO
  • SCE335 – Orçamento de Perda e de Potência Óptica
  • DC100 – Fundamentos em infraestrutura de data center
  • SCE100 – Fundamentos de cabeamento estruturado na era da internet das coisas
  • SCE321 – Características dos cabos de fibra óptica
  • SCE331 – Certificação de Enlaces em Cabo de Par Metálico Balanceado
  • SCE333 – Certificação de Enlaces Óptico em Tier 1
  • SCE334 – Teste de Enlaces Ópticos com OTDR
  • SCE341 – Cálculo de Taxa de Ocupação de Caminhos para Cabeamento Estruturado
  • Fluke CCTT Versiv

Ferramentas

  • Índice de Ferramentas de IA Generativa
  • Conversão de Unidades
  • Redimensionamento de Imagens
  • Calculadora de Balanço de Perda Óptica
  • Calculadora de Ocupação em Calhas
  • Calculadora de Ocupação em Eletrodutos
  • Calculadoras de Decibéis
  • Calculadora de Energia Para Data Center
  • Categorias das Fibras Ópticas MM e SM
  • Categorias de Componentes e Links de Par Trançado
  • Identificação das fibras ópticas por cores
  • Padrões Ethernet
  • Projeto de Link FO e Ethernet
  • Normas Para Cabeamento Estruturado
  • Normas Para Data Centers

Recomendações

  • Produtos Recomendados
  • Livros Recomendados

O Mais Acessado do YT

https://youtu.be/UTeqNzFPdVE

Tools (english)

  • Conduit Fill Calculator
  • Decibel Calculators
  • Design of Fiber Optic Link for Ethernet
  • Optical loss budget calculator
  • Raceway Fill Calculator

Recent Comments

  1. Fibras Ópticas Multimodo vs Monomodo: Como Alguns Micrômetros Podem Impactar Drasticamente o Custo da Sua Rede em Testes em Links de Fibra Óptica: Equipamentos, Técnicas e Dicas Essenciais
  2. Fibras Ópticas Multimodo vs Monomodo: Como Alguns Micrômetros Podem Impactar Drasticamente o Custo da Sua Rede em WDM: A Revolução na Transmissão de Dados em Redes Ópticas
  3. Fibras Ópticas Multimodo vs Monomodo: Como Alguns Micrômetros Podem Impactar Drasticamente o Custo da Sua Rede em Fibras Ópticas HCF e MCF: As Tecnologias Revolucionárias que Estão Redefinindo a Transmissão de Dados
  4. Normas Para Cabeamento Estruturado em Entenda as Novas Classificações LSZH na ABNT NBR 14705:2025
  5. Marco Cesar Queiroz Pizani em Desvende o Cabeamento Estruturado: O Guia Completo para Redes Impecáveis
Facebook Youtube Instagram

Archives

  • agosto 2025
  • julho 2025
  • junho 2025
  • maio 2025
  • abril 2025
  • março 2025
  • fevereiro 2025
  • janeiro 2025
  • dezembro 2024
  • novembro 2024
  • outubro 2024
  • setembro 2024
  • agosto 2024
  • julho 2024
  • junho 2024
  • maio 2024
  • abril 2024
  • março 2024
  • fevereiro 2024
  • julho 2021
  • maio 2021
  • março 2021
  • abril 2020
  • maio 2019
  • abril 2019
  • março 2019
  • fevereiro 2019
  • dezembro 2018
  • novembro 2018
  • setembro 2018
  • agosto 2018
  • julho 2018
  • maio 2018
  • março 2018
  • novembro 2017
  • outubro 2017
  • julho 2017
  • junho 2017
  • maio 2017
  • abril 2017

Categories

  • Ar condicionado do data center
  • Armazenamento de dados
  • Arquitetura do data center
  • Cabeamento de telecomunicações do data center
  • Cabeamento estruturado
  • Computação
  • Comunicação de dados
  • Data center em hiperescala
  • Data center em nuvem
  • Data centers
  • Distribuição elétrica do data center
  • Edge data center
  • Eficiência energética de data center
  • Ethernet
  • Fibras ópticas
  • Fundamentos de cabeamento estruturado
  • Infraestrutura de data center
  • Instalação de cabeamento estruturado
  • Inteligência Artificial
  • ISO/IEC 22237
  • ISO/IEC 30134
  • Micro data centere
  • Normas para cabeamento estruturado
  • Operação de data center
  • Padrões para data centers
  • Par trançado
  • Projeto de cabeamento estruturado
  • Servidores
  • Supercomputadores
  • Testes de cabeamento estruturado
  • Tipos de data center
  • Treinamento em cabeamento estruturado
  • Treinamento em data center
  • Uncategorized

Categorias de Artigos

  • Ar condicionado do data center (10)
  • Armazenamento de dados (6)
  • Arquitetura do data center (1)
  • Cabeamento de telecomunicações do data center (8)
  • Cabeamento estruturado (8)
  • Computação (4)
  • Comunicação de dados (10)
  • Data center em hiperescala (2)
  • Data center em nuvem (2)
  • Data centers (19)
  • Distribuição elétrica do data center (6)
  • Edge data center (2)
  • Eficiência energética de data center (23)
  • Ethernet (11)
  • Fibras ópticas (57)
  • Fundamentos de cabeamento estruturado (9)
  • Infraestrutura de data center (22)
  • Instalação de cabeamento estruturado (3)
  • Inteligência Artificial (9)
  • ISO/IEC 22237 (1)
  • ISO/IEC 30134 (9)
  • Micro data centere (2)
  • Normas para cabeamento estruturado (13)
  • Operação de data center (7)
  • Padrões para data centers (6)
  • Par trançado (15)
  • Projeto de cabeamento estruturado (20)
  • Servidores (10)
  • Supercomputadores (10)
  • Testes de cabeamento estruturado (28)
  • Tipos de data center (2)
  • Treinamento em cabeamento estruturado (3)
  • Treinamento em data center (2)
  • Uncategorized (1)

No Result
View All Result
  • Cabeamento Estruturado
    • Par trançado
    • Fibras Ópticas
    • Instalação de cabeamento estruturado
    • Projeto de cabeamento estruturado
    • Testes de cabeamento estruturado
    • Treinamento em cabeamento estruturado
    • Normas para cabeamento estruturado
  • Data centers
    • Tipos de data center
      • Data center corporativo
      • Data center de colocation
      • Data center de hospedagem
      • Data center em hiperescala
      • Data center em nuvem
      • Data center central
      • Edge data center
      • Micro data centere
    • Infraestrutura de data center
      • Arquitetura do data center
      • Ar condicionado do data center
      • Cabeamento de telecomunicações do data center
      • Distribuição elétrica do data center
      • Segurança patrimonial do data center
      • Automação do data center
    • Padrões para data centers
      • ISO/IEC 22237
      • ISO/IEC 30134
    • Operação de data center
    • Eficiência energética de data center
    • Treinamento em data center
  • Computação
    • Inteligência Artificial
    • Supercomputadores
    • Servidores
    • Comunicação de dados
    • Ethernet
    • Armazenamento de dados
