Teste Seus Conhecimentos sobre OTDR: Você Está Preparado?

Marcelo Barboza by Marcelo Barboza
17/06/2024
in Testes de cabeamento estruturado, Fibras ópticas
0

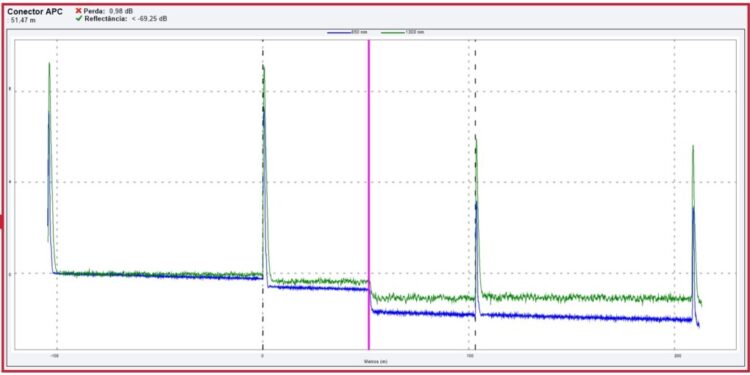

Eventos Reflexivos e Não Reflexivos em Links de Fibra Óptica: Entendendo a Análise com OTDR
0
SHARES
190
VIEWS
Share on FacebookShare on Twitter

O Optical Time Domain Reflectometer (OTDR) é uma ferramenta essencial para a certificação e diagnóstico de enlaces ópticos, desempenhando um papel crucial na manutenção e otimização das redes de fibra óptica. No entanto, mesmo profissionais experientes podem encontrar desafios ao lidar com as complexidades e sutilezas das medições com OTDR. Será que você realmente domina todos os aspectos dessa tecnologia?

Este artigo tem como objetivo testar seus conhecimentos básicos sobre OTDR através de um questionário cuidadosamente elaborado. As perguntas foram desenvolvidas para não apenas avaliar seu entendimento, mas também para instigar a reflexão e o aprendizado contínuo. Se você já trabalha com OTDR ou está se preparando para utilizar essa ferramenta em seus projetos, este é o momento perfeito para desafiar suas habilidades e identificar áreas onde você pode aprimorar seu conhecimento.

Por que Realizar este Questionário?

  • Avalie seu Conhecimento: Descubra se você realmente entende os conceitos fundamentais e avançados do OTDR.
  • Identifique Lacunas: Encontre áreas onde você pode precisar de mais estudo ou prática.
  • Desafie-se: Veja quantas perguntas você consegue acertar e compare seus resultados com seus colegas.
  • Aprenda Mais: Cada pergunta é uma oportunidade de aprofundar seu conhecimento e se tornar um especialista ainda mais competente.

O Desafio

Preparado para o desafio? A seguir, apresentamos cinco perguntas que cobrem tópicos abordados no curso SCE334. Cada questão foi formulada para fazer você pensar criticamente sobre o uso do OTDR e suas aplicações práticas. Vamos ver quantas você consegue acertar!

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.

Pergunta 1:

Qual é a importância do índice de refração (IOR) nas medições com OTDR e como ele afeta a precisão das medições de distância?

Pergunta 2:

Explique a diferença entre zonas mortas de evento e de atenuação em um traçado de OTDR. Por que é importante entender essas zonas ao interpretar os resultados?

Pergunta 3:

Como a largura do pulso de um OTDR influencia a resolução e a escala dinâmica das medições? Qual é o impacto de escolher uma largura de pulso inadequada?

Pergunta 4:

O que são eventos fantasmas em um traçado de OTDR e como eles podem ser identificados e diferenciados de eventos reais?

Pergunta 5:

Por que é necessário realizar medições bidirecionais com OTDR e como os resultados dessas medições são utilizados para obter uma avaliação precisa do enlace óptico?


Cada uma dessas perguntas foi projetada para desafiar seu entendimento e fazer você reconsiderar o que sabe sobre OTDR. Não se preocupe se você não souber todas as respostas de imediato; este é um excelente momento para aprender e crescer profissionalmente. Boa sorte, e que comece o desafio! Mais abaixo, confira as respostas!!!


Com o Curso de Teste de Enlaces Ópticos com OTDR (SCE334), adquira uma compreensão aprofundada da certificação óptica tier 2 e do uso do OTDR. Desenvolva habilidades práticas e teóricas para se tornar indispensável na instalação e testes de links de fibra óptica.

Respostas

Pergunta 1:

Qual é a importância do índice de refração (IOR) nas medições com OTDR e como ele afeta a precisão das medições de distância?

Resposta:
O índice de refração (IOR) é crucial nas medições com OTDR porque ele descreve a velocidade da luz no meio físico, como a fibra óptica. O OTDR utiliza o IOR para calcular a velocidade da luz na fibra (v = c/n) e, consequentemente, determinar a distância percorrida pelo pulso de luz. Um IOR incorreto pode resultar em medições de distância imprecisas, afetando a localização exata de eventos ao longo do enlace óptico.

Pergunta 2:

Explique a diferença entre zonas mortas de evento e de atenuação em um traçado de OTDR. Por que é importante entender essas zonas ao interpretar os resultados?

Resposta:
A zona morta de evento (EDZ) é a distância mínima após um evento reflexivo onde o OTDR não consegue detectar outro evento reflexivo. Já a zona morta de atenuação (ADZ) é a distância mínima após um evento reflexivo onde o OTDR pode medir a atenuação de eventos subsequentes. Compreender essas zonas é essencial para interpretar corretamente os resultados do OTDR, pois eventos próximos podem ser mascarados ou não detectados se estiverem dentro dessas zonas, levando a diagnósticos imprecisos.

Pergunta 3:

Como a largura do pulso de um OTDR influencia a resolução e a escala dinâmica das medições? Qual é o impacto de escolher uma largura de pulso inadequada?

Resposta:
A largura do pulso de um OTDR afeta diretamente a resolução e a escala dinâmica das medições. Pulsos mais largos aumentam a escala dinâmica, permitindo a medição de enlaces mais longos, mas reduzem a resolução, dificultando a distinção de eventos próximos. Pulsos mais curtos melhoram a resolução, permitindo a detecção de eventos próximos, mas reduzem a escala dinâmica. Escolher uma largura de pulso inadequada pode resultar em medições imprecisas, onde eventos importantes podem ser perdidos ou mal interpretados.

Pergunta 4:

O que são eventos fantasmas em um traçado de OTDR e como eles podem ser identificados e diferenciados de eventos reais?

Resposta:
Eventos fantasmas são reflexões múltiplas que aparecem no traçado de OTDR como picos adicionais, não correspondentes a eventos físicos reais no enlace. Eles são causados por reflexões excessivas em conectores ou emendas. Para identificar eventos fantasmas, é importante observar a distância entre os picos e verificar se eles correspondem a múltiplos da distância de eventos reflexivos reais. Eventos fantasmas geralmente aparecem em posições previsíveis e não alteram a potência óptica significativa do traçado.

Pergunta 5:

Por que é necessário realizar medições bidirecionais com OTDR e como os resultados dessas medições são utilizados para obter uma avaliação precisa do enlace óptico?

Resposta:
Medições bidirecionais são necessárias porque a atenuação e a refletância podem variar dependendo da direção da medição devido a diferenças nos coeficientes de retroespalhamento das fibras em cada lado de um evento. Realizar medições em ambas as direções e calcular a média dos resultados ajuda a compensar essas variações, proporcionando uma avaliação mais precisa da atenuação e da qualidade do enlace óptico. Isso é especialmente importante para identificar e quantificar corretamente perdas em emendas e conectores.
