Testes em Links de Fibra Óptica: Equipamentos, Técnicas e Dicas Essenciais

1. Introdução

No cenário atual de conectividade em constante evolução, as redes de fibra óptica desempenham um papel crucial na transmissão de dados em alta velocidade. Com o aumento da demanda por largura de banda e confiabilidade, a importância dos testes em links de fibra óptica nunca foi tão evidente. Em uma recente entrevista conduzida por Marcelo Barboza, especialistas da Clarity Treinamentos, Denis, da TREND Networks, e Richard Landim, na época da Fluke Networks, compartilharam insights valiosos sobre este tema crítico.

A Importância dos Testes em Fibra Óptica

Os testes em fibra óptica são fundamentais para garantir o desempenho e a confiabilidade das redes modernas. Como destacado por Denis durante a entrevista, “testar o link completo, e não apenas componentes individuais como fibras ou conectores, é crucial”. Esta abordagem holística permite identificar problemas potenciais que poderiam passar despercebidos em testes isolados de componentes.

Richard complementou essa visão, enfatizando que os testes adequados são essenciais para prevenir falhas e otimizar o funcionamento da rede. “Com o aumento da complexidade das redes ópticas, testes abrangentes tornaram-se mais importantes do que nunca”, afirmou.

Objetivo do Artigo

Este artigo tem como objetivo fornecer uma visão abrangente sobre os testes em links de fibra óptica, baseando-se nas informações e experiências compartilhadas pelos especialistas no vídeo. Abordaremos os fundamentos dos testes, os equipamentos essenciais, as técnicas mais eficazes e as melhores práticas para testes em campo.

Nosso foco será oferecer insights práticos e técnicos que possam ser aplicados tanto por profissionais experientes quanto por aqueles que estão iniciando na área. Ao longo do artigo, exploraremos desde os conceitos básicos até as nuances mais complexas dos testes em fibra óptica, sempre com o objetivo de fornecer informações úteis e aplicáveis no dia a dia dos profissionais do setor.

Convidamos os leitores a acompanharem esta jornada pelo mundo dos testes em fibra óptica, um campo em constante evolução e fundamental para o futuro das telecomunicações. Para uma compreensão ainda mais profunda do tema, recomendamos assistir à entrevista completa disponível neste link, onde Denis e Richard oferecem perspectivas valiosas e discutem tendências emergentes nesta área crucial.

2. Fundamentos dos Testes em Fibra Óptica

Os testes em fibra óptica são essenciais para garantir o desempenho e a confiabilidade das redes de comunicação modernas. Como destacado pelos especialistas Denis e Richard durante a entrevista, compreender os fundamentos desses testes é crucial para qualquer profissional da área.

Por Que Testar o Link Completo?

Um dos pontos mais enfatizados por Denis durante a discussão foi a importância de testar o link completo de fibra óptica, e não apenas componentes individuais. Ele explicou: “Não basta testar apenas a fibra ou os conectores separadamente. O desempenho real só pode ser avaliado quando testamos todo o conjunto.”

Esta abordagem holística é fundamental porque:

1. Permite identificar problemas de interação entre componentes.
2. Revela perdas cumulativas que podem não ser evidentes em testes isolados.
3. Proporciona uma visão realista do desempenho da rede em condições operacionais.

Richard complementou essa visão, ressaltando que “os testes de fábrica, embora importantes, não substituem os testes em campo do link completo”. Ele explicou que as condições de instalação e o ambiente operacional podem introduzir variáveis que só são detectáveis em testes abrangentes do sistema completo.

Parâmetros Críticos em Testes de Fibra Óptica

Durante a entrevista, os especialistas discutiram vários parâmetros críticos que devem ser avaliados nos testes de fibra óptica. Embora não tenham entrado em detalhes técnicos específicos, eles mencionaram a importância de:

1. Atenuação: A perda de potência do sinal ao longo do link.
2. Reflexão: O retorno indesejado de luz, que pode causar interferências.
3. Continuidade: Garantir que não haja quebras ou interrupções no link.

Denis enfatizou que “entender esses parâmetros é essencial para interpretar corretamente os resultados dos testes”. Ele acrescentou que profissionais bem treinados podem identificar a natureza e a localização de problemas apenas analisando esses parâmetros. Richard também mencionou a evolução dos padrões de teste, destacando que “com o aumento das velocidades de transmissão, os critérios de teste tornaram-se mais rigorosos”. Ele explicou que o que era considerado aceitável há alguns anos pode não atender às exigências das redes de alta velocidade atuais.

Ambos os especialistas concordaram que uma compreensão sólida desses fundamentos é a base para realizar testes eficazes e interpretar corretamente os resultados. Eles recomendaram que os profissionais da área mantenham-se atualizados sobre as últimas normas e práticas recomendadas, pois o campo está em constante evolução.

3. Equipamentos de Teste

No universo dos testes em fibra óptica, a escolha e o uso correto dos equipamentos são fundamentais para garantir resultados precisos e confiáveis. Durante a entrevista, Denis e Richard destacaram a importância de compreender as capacidades e limitações de cada instrumento.

OTDR (Optical Time Domain Reflectometer)

O OTDR foi mencionado por ambos os especialistas como uma ferramenta essencial para testes em fibra óptica. Denis explicou: “O OTDR é como um radar para fibras ópticas. Ele nos permite ver o que está acontecendo ao longo de todo o link.”

• Princípios de funcionamento: O OTDR envia pulsos de luz pela fibra e analisa o retorno, permitindo identificar eventos como emendas, conectores e até mesmo quebras.
• Aplicações principais: Localização precisa de falhas, medição de atenuação em diferentes segmentos do link e caracterização geral da fibra.

Richard acrescentou que “a interpretação correta dos traços do OTDR requer experiência e conhecimento técnico”, enfatizando a importância do treinamento adequado para os profissionais que utilizam este equipamento.

Power Meter e Light Source

Embora não tenham sido discutidos em detalhes no vídeo, estes equipamentos são fundamentais para testes básicos de atenuação em links de fibra óptica.

• Função: Medir a perda de potência óptica ao longo do link.
• Importância: Fornecem uma medida direta e precisa da atenuação total do link.

Outros Equipamentos Essenciais

Denis mencionou brevemente outros equipamentos importantes:

• Microscópios de inspeção: “A inspeção visual dos conectores é crucial. Um conector sujo ou danificado pode comprometer todo o link”, explicou Denis.

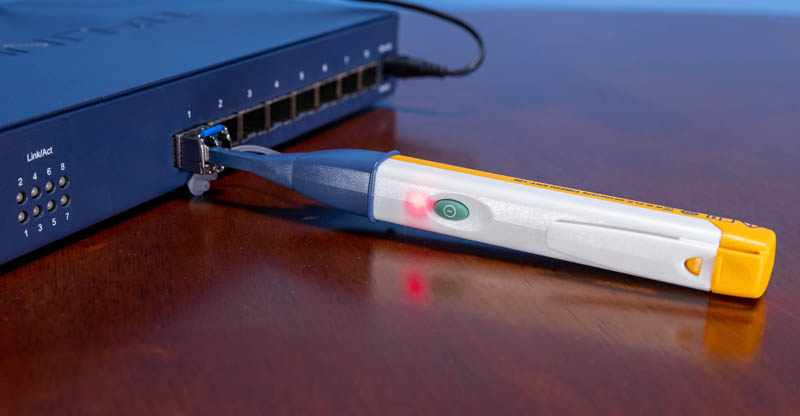

• Identificadores de fibra ativa: Importantes para segurança, permitem verificar se há tráfego em uma fibra antes de desconectá-la.

Richard complementou, destacando a evolução dos equipamentos: “Os equipamentos modernos estão cada vez mais integrados e fáceis de usar, mas isso não diminui a necessidade de conhecimento técnico para interpretar os resultados corretamente.”

Ambos os especialistas enfatizaram que a escolha do equipamento adequado depende do tipo de teste a ser realizado e das características específicas da rede. Denis concluiu: “Não existe um equipamento único que faça tudo. É importante ter um conjunto de ferramentas e saber quando e como usar cada uma delas.”

4. Técnicas de Teste

As técnicas de teste em fibra óptica são fundamentais para garantir o desempenho e a confiabilidade das redes. Durante a entrevista, Denis e Richard enfatizaram a importância de dominar diversas técnicas para uma avaliação abrangente dos links de fibra óptica.

Teste de Perda Óptica

Denis destacou a importância dos testes de perda óptica: “É essencial medir quanto sinal estamos perdendo ao longo do link. Isso nos dá uma ideia clara da qualidade da instalação.”

• Metodologia: Utiliza-se um power meter e uma fonte de luz para medir a diferença entre a potência injetada e a recebida no final do link.
• Interpretação de resultados: Richard acrescentou, “Os resultados devem ser comparados com os limites estabelecidos pelas normas vigentes, que variam de acordo com o tipo de fibra e a aplicação.”

Com o Curso Certificação de Enlaces Ópticos em Tier 1 (SCE333), adquira uma compreensão aprofundada da certificação óptica tier 1 e do uso do kit Power Meter+Fonte de Luz. Desenvolva habilidades práticas e teóricas para se tornar indispensável na instalação e testes de links de fibra óptica.

Análise de Reflexão e Retroespalhamento

O uso do OTDR para análise de reflexão e retroespalhamento foi um tópico importante na discussão.

• Uso do OTDR: Denis explicou, “O OTDR nos permite ver eventos ao longo da fibra, como emendas e conectores. É como fazer uma radiografia do link.”
• Identificação de eventos na fibra: “Cada pico ou vale no traço do OTDR conta uma história. É preciso saber interpretar essas informações”, complementou Richard.

Com o Curso de Teste de Enlaces Ópticos com OTDR (SCE334), adquira uma compreensão aprofundada da certificação óptica tier 2 e do uso do OTDR. Desenvolva habilidades práticas e teóricas para se tornar indispensável na instalação e testes de links de fibra óptica.

Inspeção Visual de Conectores

Ambos os especialistas enfatizaram a importância crítica da inspeção visual.

• Importância da limpeza: Denis ressaltou, “Um conector sujo pode causar mais problemas do que uma emenda mal feita. A inspeção e limpeza adequadas são essenciais.”
• Critérios de avaliação: “Existem padrões específicos para avaliar a qualidade dos conectores. É importante seguir esses critérios rigorosamente”, acrescentou Richard.

Testes Bidirecionais

Richard mencionou a importância dos testes bidirecionais: “Para uma caracterização completa do link, é crucial realizar testes em ambas as direções. Isso nos dá uma visão mais precisa das perdas reais.”

Testes de Certificação

Denis abordou brevemente os testes de certificação: “Em muitos casos, especialmente em instalações comerciais, é necessário realizar testes de certificação que atendam a normas específicas. Isso garante que a instalação está em conformidade com os padrões da indústria.”

Testes Específicos para Redes de Alta Velocidade

Richard comentou sobre a evolução dos testes: “Com o aumento das velocidades de transmissão, surgiram novos parâmetros a serem testados, como o atraso diferencial de modo de polarização (PMD) em links de longa distância.”

Ambos os especialistas concordaram que o domínio dessas técnicas é essencial para qualquer profissional da área. Denis concluiu: “Não basta ter o equipamento certo; é preciso saber como usá-lo corretamente e interpretar os resultados de forma precisa.”

5. Melhores Práticas para Testes de Campo

Durante a entrevista, Denis e Richard compartilharam valiosas perspectivas sobre as melhores práticas para realizar testes de fibra óptica em campo. Suas experiências e conselhos oferecem um guia prático para profissionais que buscam excelência em suas atividades de teste.

Preparação e Planejamento

Denis enfatizou a importância da preparação adequada: “Antes de ir a campo, é crucial ter um plano claro do que será testado e como. Isso economiza tempo e evita erros.”

• Checklist pré-teste: Richard acrescentou, “Ter uma lista de verificação é fundamental. Isso inclui não apenas os equipamentos, mas também documentação, como plantas da rede e especificações do projeto.”
• Considerações de segurança: “Nunca subestime a importância da segurança. Isso inclui desde equipamentos de proteção individual até procedimentos para trabalhar com fibras ativas”, alertou Denis.

Execução de Testes

A execução correta dos testes foi um ponto de destaque na discussão.

• Sequência recomendada: Denis explicou, “Geralmente, começamos com uma inspeção visual dos conectores, seguida por testes de continuidade e, então, medições mais detalhadas com o OTDR.”
• Dicas para precisão: “Calibrar os equipamentos no início de cada sessão de teste é crucial para garantir resultados precisos”, ressaltou Richard.

Documentação e Relatórios

Ambos os especialistas enfatizaram a importância da documentação detalhada.

• Formato de registros: Richard comentou, “Manter registros claros e consistentes é essencial. Isso facilita a comparação de resultados ao longo do tempo e ajuda na resolução de problemas futuros.”
• Informações cruciais: Denis acrescentou, “Além dos resultados dos testes, é importante registrar condições ambientais, quaisquer anomalias observadas e até mesmo fotos de situações relevantes.”

Adaptação às Condições de Campo

Denis destacou a necessidade de flexibilidade: “As condições em campo nem sempre são ideais. É importante saber adaptar os procedimentos de teste sem comprometer a qualidade dos resultados.”

Treinamento e Atualização Contínua

Richard enfatizou a importância do aprendizado contínuo: “A tecnologia de fibra óptica está sempre evoluindo. É crucial manter-se atualizado com as últimas técnicas e padrões de teste.”

Comunicação Efetiva

“Comunicar-se efetivamente com a equipe e com o cliente é tão importante quanto realizar os testes corretamente”, observou Denis. “Explicar os resultados de forma clara e compreensível é uma habilidade essencial.”

Verificação Cruzada e Validação

Richard concluiu: “Sempre que possível, é uma boa prática ter uma segunda opinião ou realizar verificações cruzadas em testes críticos. Isso ajuda a garantir a precisão e confiabilidade dos resultados.”

6. Resolução de Problemas Comuns

Durante a entrevista, Denis e Richard abordaram vários aspectos relacionados à resolução de problemas comuns em testes de fibra óptica. Suas experiências oferecem insights valiosos para profissionais que enfrentam desafios no campo.

Interpretação de Resultados Anômalos

Denis enfatizou a importância de saber interpretar resultados inesperados: “Quando você se depara com um resultado que não faz sentido, é crucial não pular para conclusões precipitadas.”

• Verificação de equipamentos: “O primeiro passo é sempre verificar se o equipamento está funcionando corretamente e se está configurado adequadamente”, aconselhou Richard.
• Repetição de testes: Denis acrescentou, “Às vezes, repetir o teste com diferentes configurações ou até mesmo com outro equipamento pode ajudar a confirmar se o problema está na fibra ou no processo de teste.”

Troubleshooting de Falhas Frequentes

Os especialistas discutiram algumas falhas comuns e como abordá-las:

• 1. Perdas excessivas: Richard explicou: “Perdas acima do esperado podem ser causadas por diversos fatores, desde conectores sujos até curvaturas acentuadas na fibra.”
• 2. Reflexões anormais: “Reflexões incomuns no traço do OTDR geralmente indicam problemas com conectores ou emendas”, observou Denis.
• 3. Interrupções no link: Denis comentou: “Uma interrupção completa no link pode ser causada por uma fibra quebrada ou um conector desconectado. O OTDR é especialmente útil para localizar esses problemas.”
• 4. Variações de desempenho: “Às vezes, o desempenho do link varia ao longo do tempo. Isso pode indicar problemas intermitentes ou efeitos ambientais”, acrescentou Richard.

Abordagem Sistemática para Resolução de Problemas

Ambos os especialistas enfatizaram a importância de uma abordagem metódica:

1. Identificar o problema: “Defina claramente qual é o problema observado”, disse Denis.
2. Coletar informações: Richard acrescentou, “Reúna todos os dados relevantes, incluindo histórico de testes anteriores.”
3. Analisar os dados: “Compare os resultados atuais com as especificações e testes anteriores”, sugeriu Denis.
4. Formular hipóteses: “Com base nos dados, crie teorias sobre o que pode estar causando o problema”, explicou Richard.
5. Testar hipóteses: Denis enfatizou, “Realize testes adicionais para confirmar ou refutar suas teorias.”
6. Implementar soluções: “Uma vez identificada a causa, implemente a solução apropriada”, concluiu Richard.

Importância da Documentação

Richard ressaltou: “Manter registros detalhados de problemas e soluções é crucial. Isso não apenas ajuda na resolução de problemas futuros, mas também na identificação de padrões que podem indicar problemas sistêmicos.”

Quando Buscar Ajuda Especializada

Denis concluiu com um conselho importante: “Não hesite em buscar ajuda especializada quando se deparar com problemas complexos ou recorrentes. Às vezes, uma perspectiva externa pode fazer toda a diferença.”

7. Dicas dos Especialistas

Durante a entrevista, Denis e Richard compartilharam valiosas dicas e insights baseados em suas extensas experiências no campo de testes em fibra óptica. Suas recomendações oferecem uma perspectiva única para profissionais que buscam aprimorar suas habilidades e conhecimentos.

Insights de Denis

Denis, com sua vasta experiência em redes industriais, ofereceu várias dicas práticas:

1. Foco no link completo: “Nunca subestime a importância de testar o link completo. Componentes individuais podem estar bons, mas o desempenho geral pode ser afetado por fatores inesperados.”
2. Atenção aos detalhes: “Pequenos detalhes, como a limpeza adequada dos conectores, podem fazer uma grande diferença no desempenho geral da rede.”
3. Adaptabilidade: “Esteja preparado para adaptar seus métodos de teste às condições de campo. Nem sempre você terá o cenário ideal.”
4. Documentação rigorosa: “Mantenha registros detalhados de todos os testes realizados. Isso será inestimável para futuras manutenções e troubleshooting.”

Conselhos de Richard

Richard, com seu background na Fluke Networks, enfatizou aspectos técnicos e tendências da indústria:

1. Acompanhe as evoluções tecnológicas: “O campo de testes em fibra óptica está em constante evolução. Mantenha-se atualizado com as últimas tecnologias e padrões.”
2. Importância da calibração: “Sempre certifique-se de que seus equipamentos estão devidamente calibrados. Isso é crucial para garantir resultados precisos e confiáveis.”
3. Interpretação de resultados: “Não basta apenas coletar dados. É essencial saber interpretá-los corretamente no contexto de cada rede específica.”
4. Testes bidirecionais: “Sempre que possível, realize testes bidirecionais. Isso fornece uma visão mais completa e precisa do desempenho do link.”

Dicas Compartilhadas por Ambos os Especialistas

1. Treinamento contínuo: Ambos enfatizaram a importância do aprendizado contínuo. “A indústria está sempre evoluindo, e é crucial manter-se atualizado”, concordaram Denis e Richard.
2. Comunicação efetiva: “Saber comunicar os resultados dos testes de forma clara e compreensível para clientes e colegas é tão importante quanto realizar os testes corretamente”, observou Denis, com Richard concordando.
3. Segurança em primeiro lugar: “Nunca comprometa a segurança em prol da eficiência. Siga sempre os protocolos de segurança adequados”, foi uma mensagem enfatizada por ambos.
4. Planejamento é chave: “Um bom planejamento antes de ir a campo pode economizar horas de trabalho e evitar erros”, ressaltaram os especialistas.
5. Resolução sistemática de problemas: “Adote uma abordagem sistemática para resolver problemas. Isso ajuda a evitar suposições precipitadas e leva a soluções mais eficazes”, aconselhou Richard, com Denis concordando.

8. Conclusão

A entrevista com Denis da Latin Network e Richard da Fluke Networks proporcionou uma visão abrangente e valiosa sobre o mundo dos testes em fibra óptica. Seus insights destacaram a importância crítica desses testes para garantir o desempenho e a confiabilidade das redes modernas de comunicação.

Ao longo da discussão, ficou evidente que o campo de testes em fibra óptica é dinâmico e em constante evolução. Os especialistas enfatizaram repetidamente a necessidade de uma abordagem holística, que vai além do simples uso de equipamentos sofisticados. A combinação de conhecimento técnico profundo, experiência prática e uma mentalidade adaptativa é essencial para o sucesso nesta área.

Alguns pontos-chave que emergiram da conversa incluem:

1. A importância de testar o link completo, não apenas componentes individuais.
2. A necessidade de manter-se atualizado com as últimas tecnologias e padrões da indústria.
3. O valor inestimável da preparação adequada e do planejamento cuidadoso antes dos testes em campo.
4. A relevância da documentação detalhada e da comunicação efetiva dos resultados.
5. A abordagem sistemática para resolução de problemas e a importância de não fazer suposições precipitadas.

Denis e Richard também ressaltaram que, embora os avanços tecnológicos tenham simplificado muitos aspectos dos testes, a expertise humana continua sendo indispensável. A capacidade de interpretar resultados, adaptar-se a condições de campo variáveis e tomar decisões informadas é o que distingue um técnico excepcional.

Olhando para o futuro, os especialistas preveem que a demanda por profissionais qualificados em testes de fibra óptica continuará a crescer, especialmente com o aumento da implementação de redes de alta velocidade e o advento de tecnologias como 5G e além.

Em última análise, a mensagem central transmitida por Denis e Richard é clara: o compromisso com a excelência, o aprendizado contínuo e a atenção meticulosa aos detalhes são fundamentais para o sucesso no campo de testes em fibra óptica. Estes princípios não apenas asseguram redes de comunicação confiáveis e eficientes, mas também impulsionam o avanço contínuo desta tecnologia crucial para nossa sociedade conectada.

9. Recursos Adicionais

Para aqueles que desejam aprofundar seus conhecimentos sobre testes em fibra óptica, Denis e Richard mencionaram vários recursos valiosos durante a entrevista. Além disso, com base nas informações compartilhadas, compilamos uma lista de recursos adicionais que podem ser úteis para profissionais em todos os níveis de experiência.

Link para o Vídeo Completo

Para uma compreensão mais detalhada dos tópicos discutidos, recomendamos assistir à entrevista completa com Denis e Richard:

Materiais de Treinamento e Certificação

• Cursos da Clarity Treinamentos: Marcelo Barboza, o entrevistador, oferece cursos especializados em infraestrutura de TI, incluindo testes em fibra óptica. Mais informações podem ser encontradas no site da Clarity Treinamentos.
• Certificações BICSI: Denis mencionou a importância das certificações BICSI, como RCDD e DCDC, para profissionais da área.
• Treinamentos da Fluke Networks: Richard destacou os programas de treinamento oferecidos pela Fluke Networks, que cobrem diversos aspectos dos testes em fibra óptica.

Normas e Padrões Relevantes

Ambos os especialistas enfatizaram a importância de estar familiarizado com as normas e padrões da indústria. Alguns recursos importantes incluem:

• Normas ABNT para cabeamento estruturado e data centers.
• Padrões internacionais como TIA, ISO/IEC, e IEEE relacionados à fibra óptica

Publicações Técnicas e Blogs

• Blog da Clarity Treinamentos: Artigos técnicos e atualizações sobre infraestrutura de TI e fibra óptica.
• Publicações técnicas da Fluke Networks: Whitepapers, estudos de caso e guias práticos sobre testes em fibra óptica.

Ferramentas Online

• Calculadoras de Orçamento Óptico: Ferramentas online para calcular perdas e desempenho em links de fibra óptica.
• Simuladores de OTDR: Softwares que permitem praticar a interpretação de traços de OTDR.

Eventos e Conferências

Denis e Richard mencionaram a importância de participar de eventos da indústria. Alguns eventos relevantes incluem:

• Conferências BICSI
• Feiras de tecnologia focadas em infraestrutura de rede
• Workshops e seminários organizados por fabricantes de equipamentos de teste

Comunidades Profissionais

• Grupos de discussão online sobre fibra óptica e testes de rede
• Associações profissionais locais e internacionais focadas em infraestrutura de TI

Materiais Complementares

• E-books e slides sobre cabeamento estruturado mencionados por Marcelo Barboza durante a entrevista
• Manuais técnicos de fabricantes de equipamentos de teste em fibra óptica

Estes recursos adicionais fornecem uma base sólida para o aprendizado contínuo e o desenvolvimento profissional na área de testes em fibra óptica. Lembrando que, como enfatizado por Denis e Richard, a tecnologia e as práticas neste campo estão em constante evolução, tornando o aprendizado contínuo essencial para o sucesso na carreira.
