40GBASE-SR4 ou LR4/FR/ER4: Qual a Diferença?

Marcelo Barboza by Marcelo Barboza
11/03/2025
in Ethernet, Fibras ópticas
0
40GBASE-SR4 ou LR4/FR/ER4: Qual a Diferença?
0
SHARES
91
VIEWS
Share on FacebookShare on Twitter

Já ficou confuso ao tentar especificar um padrão Ethernet de 40 Gb/s sobre fibra óptica? Qual usar, 40GBASE-SR4 ou um dos outros como LR4, FR ou ER4? Na verdade, todos existem e atendem a propósitos diferentes! Vamos entender qual deles é o mais adequado para cada situação.

O Que Eles Têm em Comum?

Todos esses padrões especificam comunicação Ethernet a 40 Gb/s sobre fibra óptica, de acordo com as normas IEEE 802.3. Todos também foram projetados para atender a cenários onde alta largura de banda é necessária, mas é aí que as semelhanças terminam.

As diferenças são significativas e impactam diretamente no custo, alcance e tipo de infraestrutura necessária.

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.

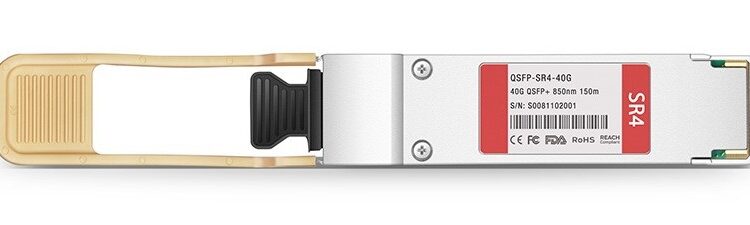

40GBASE-SR4: A Opção de Curto Alcance em Multimodo

O padrão 40GBASE-SR4 utiliza fibra multimodo (MMF), o que o torna ideal para distâncias curtas, tipicamente encontradas em data centers. Ele é definido pelo padrão IEEE 802.3ba e utiliza conectores MPO/MTP de no mínimo 8 fibras.

  • Tipo de Fibra: Multimodo (OM3/OM4/OM5)
  • Distância Máxima:
    • 100 metros com OM3
    • 150 metros com OM4 ou OM5
  • Conectores: MPO/MTP
  • Número de Fibras: 8 (4 pares)
  • Comprimentos de Onda: 850 nm
Esquema de transmissão do 40GBBASE-SR4, onde cada fibra transmite a 10 Gb/s

A grande vantagem do SR4 é o custo, já que o transceiver (porta óptica) de 40 Gb/s para fibra multimodo é geralmente bem mais barato do que os transceivers para fibra monomodo. No entanto, essa vantagem vem com a limitação de alcance e a quantidade de fibras necessárias por link (8 fibras).

40GBASE-LR4, FR e ER4: A Flexibilidade da Fibra Monomodo

Os padrões 40GBASE-LR4, 40GBASE-FR e 40GBASE-ER4 utilizam fibra monomodo (SMF), o que os torna adequados para distâncias maiores, e com a utilização de apenas um par de fibras por link. Cada um tem características específicas que os tornam ideais para diferentes cenários.

40GBASE-LR4

  • Tipo de Fibra: Monomodo
  • Distância Máxima: Até 10 km
  • Conectores: LC
  • Número de Fibras: 2 (um par)
  • Comprimentos de Onda: 1271 nm, 1291 nm, 1311 nm, 1331 nm (WDM)

O LR4 é uma opção versátil para distâncias médias, como conexões entre prédios em um campus ou dentro de uma área metropolitana.

40GBASE-FR

  • Tipo de Fibra: Monomodo
  • Distância Máxima: Até 2 km
  • Conectores: LC
  • Número de Fibras: 2 (um par)
  • Comprimento de Onda: 1550 nm

O FR é ideal para situações que exigem um alcance maior que o SR4, mas não precisam dos 10 km do LR4. Pode ser uma boa opção em alguns data centers maiores ou conexões dentro do mesmo edifício.

40GBASE-ER4

  • Tipo de Fibra: Monomodo
  • Distância Máxima: Até 40 km
  • Conectores: LC
  • Número de Fibras: 2 (um par)
  • Comprimentos de Onda: 1271 nm, 1291 nm, 1311 nm, 1331 nm (WDM)

O ER4 é a escolha certa para longas distâncias, como conexões entre data centers em diferentes partes de uma cidade ou região, embora possuam os transceivers mais caros (pode ser aproximadamente 20 vezes mais caro que um 40GBASE-SR4)

Qual Escolher?

A escolha entre SR4, LR4, FR e ER4 depende das suas necessidades específicas:

  • Distância: Se você precisa de conexões de curta distância (até 150 metros), o SR4 é a opção mais econômica. Se precisa de mais alcance, LR4, FR ou ER4 são as escolhas certas.
  • Custo: O SR4 é geralmente mais barato devido ao uso de transmissores adequados à fibra multimodo. No entanto, se você já tem infraestrutura de fibra monomodo, pode ser mais vantajoso usar LR4, FR ou ER4.
  • Infraestrutura: Considere a infraestrutura existente. Se você já tem cabeamento multimodo instalado, usar SR4 pode ser mais fácil e barato. Se a infraestrutura é monomodo, LR4, FR ou ER4 são as opções mais adequadas.

Consulte aqui nossa página que exibe todas as características dos meios físicos de cada padrão Ethernet sobre fibra óptica ou par trançado.

Conclusão

Assim como no mundo dos cabos de par trançado temos opções distintas para Gigabit Ethernet, no mundo da fibra óptica a 40 Gb/s também temos diferentes padrões para atender a diferentes necessidades. A escolha correta depende de uma análise cuidadosa das suas necessidades de distância, orçamento e infraestrutura existente.

Se achou este artigo útil, compartilhe, encaminhe a alguém que também possa achá-lo útil. Até a próxima!

Tags: 40 gb/s40GBASE-ER440GBASE-FR40GBASE-LR440GBASE-SR4conectoresData CentersEthernetfibra ópticaMonomodoMultimodoredesTecnologiaWDM
