A “conectorização”, procedimento também conhecido como “terminação” ou “crimpagem”, é o processo de conexão da extremidade um cabo de par trançado a um hardware de conexão. E o hardware de conexão é, por sua vez, um “componente ou combinação de componentes usados para conectar cabos ou elementos do cabo”, conforme a norma NBR 14565, ou seja, é um patch panel, tomada (conector fêmea – jack) ou plugue (conector macho).
Exemplos de hardware de conexão:
Em outras palavras, conectorização é o ato de montarmos o cabo UTP (ou cabo blindado) em uma tomada ou plugue RJ45, ou em um patch panel com portas RJ45. Quando não é em conectores do tipo RJ45, é em blocos (ex.: tipo 110) ou em conectores específicos para as categorias 7, 7A ou 8.2 (ex.: Tera e GG-45).
Tecnicamente, o termo correto para o conector RJ45 é “conector modular de oito posições e oito contatos”, ou simplesmente 8P8C. O termo RJ45, onde RJ significa registered jack – tomada registrada, é um tipo de conector padronizado nos EUA para a conexão de redes telefônicas. O conector RJ45 atual (8P8C) para cabeamento estruturado foi baseado nessa tomada padrão.
A conectorização UTP sempre é realizada com algumas ferramentas, como decapadores de cabos, alicates de corte, ferramentas de impacto (punch down), alicates de “crimpe” ou outros tipos de ferramenta para o auxílio na conexão dos fios. As ferramentas exatas devem ser determinadas pelo fabricante do hardware de conexão. Portanto, é sempre necessário obtermos o manual de instalação do produto do fabricante correspondente.
Porém, antes de qualquer conectorização, temos que determinar qual a configuração de terminação (também conhecido como “pinagem”) que usaremos nas tomadas e plugues. A NBR 14565 reconhece duas configurações (T568A e T568B) para as categorias 5e, 6, 6A e 8.1, e mais duas configurações específicas para as categorias 7, 7A e 8.2 (conforme o tipo de conector utilizado, similares ao Tera ou ao GG-45). Qualquer que seja a configuração escolhida, ela deve ser mantida em toda a instalação.
Cometer um erro na manutenção da configuração de terminação em um enlace pode ocasionar erros de transmissão de rede, dependendo do padrão utilizado.
Aproveite e aprenda muito sobre cabeamento estruturado com este livro que aborda o conceito e os subsistemas de cabeamento estruturado, a normalização, os meios de transmissão, os espaços de telecomunicações e redes, as práticas de instalação, certificação e testes do cabeamento instalado.

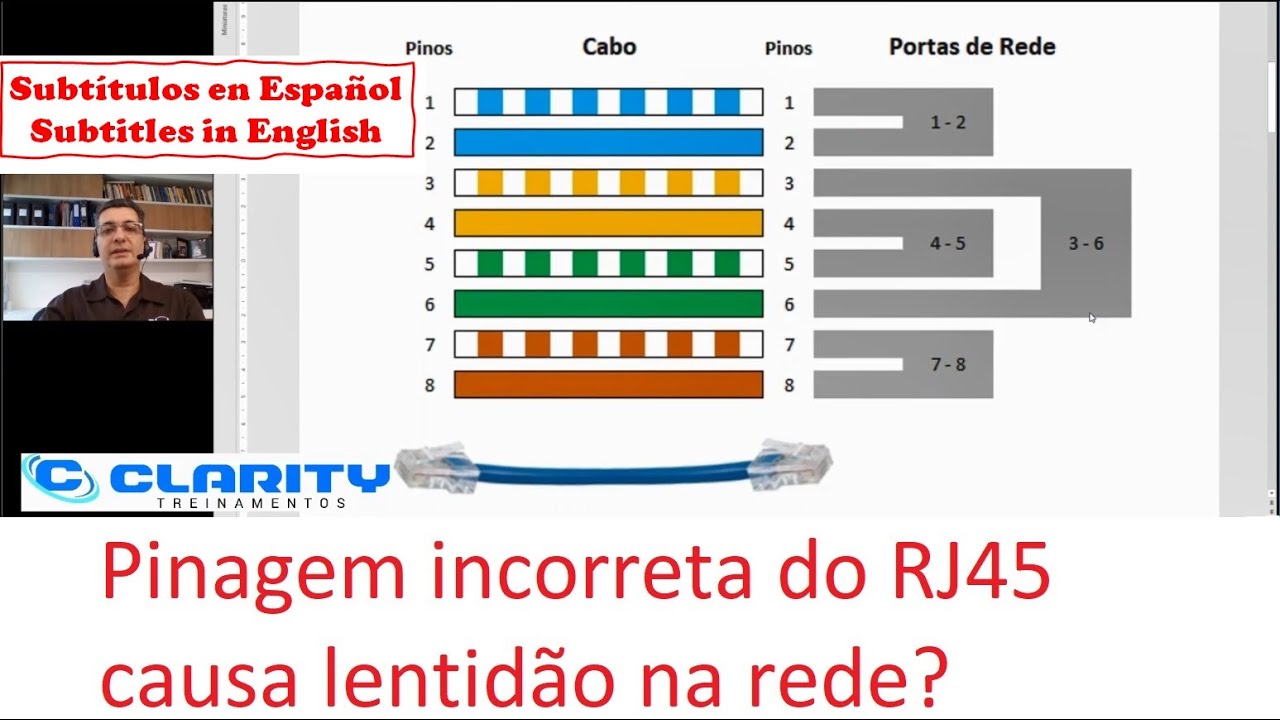

Veja este vídeo que fiz sobre um caso real de lentidão na rede ocasionado por erro de pinagem:
Também é essencial conhecermos o código de cores utilizado nos cabos de par trançado de quatro pares:
| Número do par | Cor | T568A | T568B |
| 1 | Branco e azul Azul | 5 4 | 5 4 |
| 2 | Branco e laranja Laranja | 3 6 | 1 2 |
| 3 | Branco e verde Verde | 1 2 | 3 6 |
| 4 | Branco e marrom Marrom | 7 8 | 7 8 |
Se algum equipamento requerer uma conexão “crossover” (ou outra qualquer), deve-se realizar a troca de posição dos condutores nos patch cords, e não no enlace permanente.
Cuidado na escolha do hardware de conexão correto para o tipo de cabo de par trançado utilizado. Além de verificar se a categoria do conector é a mesma do cabo, verificar a necessidade por blindagem e se o conector é próprio para condutores sólidos (presentes nos cabos “permanentes” ou “horizontais”) ou flexíveis (presentes nos patch cords).
A preparação para a conectorização inclui a decapagem do cabo de par trançado. A quantidade de cabo a ser decapado depende das instruções específicas do fabricante da solução de cabeamento, mas deve sempre permitir um comprimento mínimo de exposição dos pares. Pares muito expostos (entre o término da capa e a entrada do conector) permitem que eles se dobrem ou tenham seu trançamento alterado, afetando o desempenho do canal.
Neste vídeo, mostro como decapar um cabo U/UTP Cat.6A:
Especial atenção deve ser dada às soluções blindadas. Cabos blindados devem sempre ser conectorizados a hardware de conexão blindado, e o processo de decapagem de um cabo blindado deve permitir a exposição de sua blindagem de forma a permitir seu correto contato com a blindagem do conector.
Após a inserção dos pares nos locais apropriados para terminação, deve-se destrançá-los o mínimo possível, e nunca mais do que 13 mm (para as categorias 5e e superiores), conforme a NBR 14565. Usualmente, quanto maior a categoria da solução, menor o destrançamento permitido. O ponto correto de inserção dos pares no conector, seu encaminhamento por dentro dele, e a forma correta de seu destrançamento devem ser dados pelo fabricante desse conector.
Exemplo de montagem de uma tomada categoria 6 do fabricante Panduit:
Exemplo de montagem de uma tomada categoria 6 do fabricante CommScope:
Independentemente do modelo de conector utilizado, a conexão dos condutores do cabo ao hardware de conexão deve seguir a técnica IDC (Conexão por deslocamento do isolante – Insulation Displacement Connection). Nessa técnica, os condutores não devem ser previamente decapados, o que, além de consumir tempo, permite a exposição do cobre à oxidação, causando problemas de contato no futuro. A técnica IDC faz com que os condutores sejam “empurrados” (com o auxílio de alguma ferramenta) por uma ranhura metálica, que cortará o isolamento e fará o contato elétrico, sem deixar o cobre exposto. Cuidado, pois os contatos IDC para condutores sólidos são diferentes daqueles para condutores flexíveis, como já ressaltado. Diagrama de uma conexão IDC:

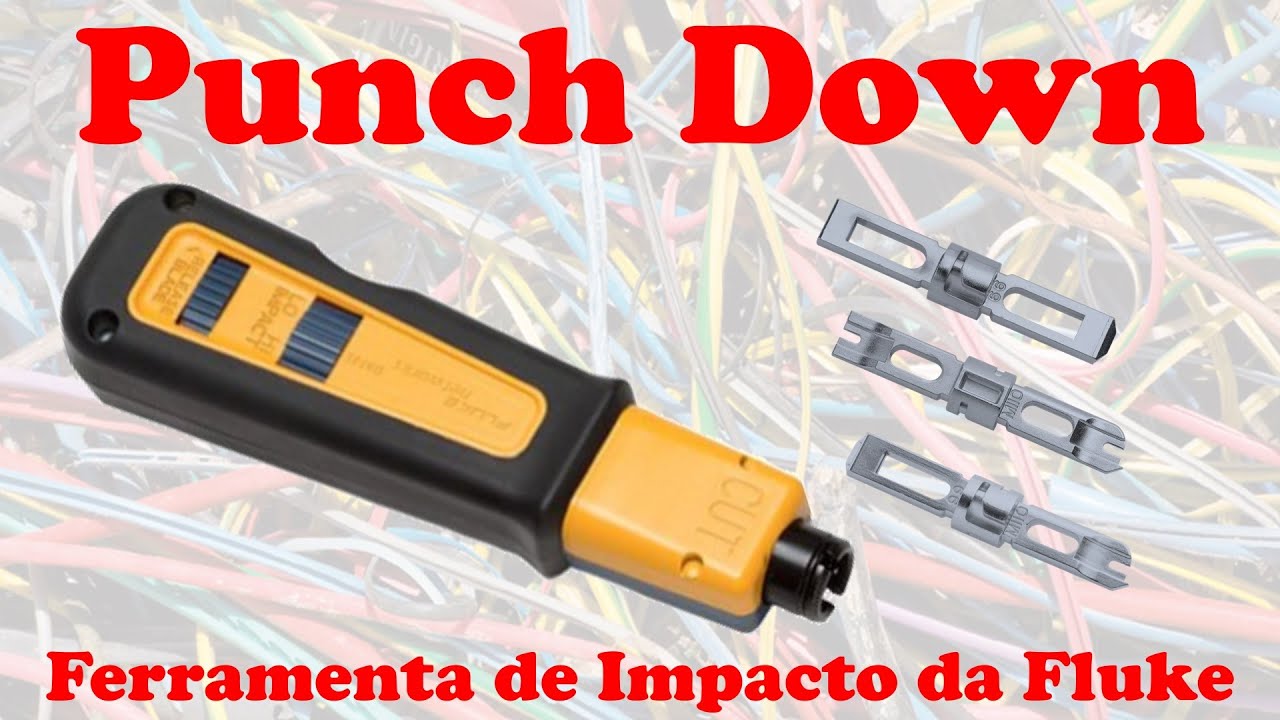

A ferramenta correta a ser utilizada para a conexão final dos condutores no hardware de conexão também deve ser informada por seu fabricante. Se for uma ferramenta de impacto (punch down), deve-se consultar com o fabricante do conector qual a força de impacto e ponteira corretos para o modelo de conector utilizado. Abaixo, exemplo de uma ferramenta de impacto com ponteira para conexão IDC tipo 110 e, logo em seguida, vídeo sobre essa ferramenta:
O punch down da Fluke (modelo D914S, com garantia lifetime) pode ser adquirido neste link.
Geralmente, será necessária a instalação de algum acessório para acabamento do hardware de conexão, como uma tampa de proteção, moldura, trava ou ícone de identificação.
Exemplo de montagem de um patch panel categoria 6 do fabricante Nexans:
O patch panel Categoria 5e da Nexans pode ser adquirido aqui.
Seja um Profissional de Cabeamento Certificado Nexans fazendo o treinamento oficial totalmente online. Você pode pagar parcelado no cartão de crédito. Faça sua inscrição neste link, preenchendo o formulário, e garanta 5% DE DESCONTO sobre o preço de lista.
Pratique as técnicas mostradas aqui, ou realize uma instalação de cabeamento em uma residência ou pequeno escritório, adquirindo nos links abaixo os principais materiais de categoria 5e:
- Cabo U/UTP 100m: https://amzn.to/3slFID9
- Patch panel 24 portas: https://amzn.to/3cl3dXr
- Tomada RJ45: https://amzn.to/3d1c4fY
- Patch cord 1,5m: https://amzn.to/3d7d2XX
- Punch down: https://amzn.to/3dleXZp
Não recomendo a crimpagem do plugue RJ45 (macho) em campo para categorias superiores à 5e, mas se precisar, utilize algum alicate bem avaliado, como este aqui: https://amzn.to/3hybyIC. Prefira comprar os patch cords já montados e testados em fábrica.
Depois de montar o rack, uma boa ideia é organizar os feixes de cabos, usualmente de 12 em 12 ou de 24 em 24. Os feixes podem ser amarrados com abraçadeiras, desde que não esmaguem a capa externa dos cabos. Após instalada, a abraçadeira tem que poder deslizar pelo feixe somente com o uso da mão, sem ferramentas. Se ela não se mover facilmente, estará muito apertada. O uso de fitas tipo “velcro” é bem comum para essa finalidade, como essa aqui.
Após a conectorização dos enlaces de uma instalação, é necessário realizar testes para se ter a certeza de que o processo foi feito corretamente, sem prejuízo no desempenho da rede. Equipamentos específicos são utilizados nessa fase, que podem realizar desde simples testes de continuidade elétrica nos pares até testes completos nos parâmetros de transmissão, podendo emitir relatórios de certificação, com a comparação dos resultados a normas selecionadas. Conheça meu curso sobre certificação de cabeamento e o artigo sobre a interpretação do cabeçalho de um relatório de certificação UTP.
Conheça este equipamento da Fluke que realiza testes de certificação em cabos de par trançado e fibra óptica:
Observar o formato externo de tomadas que serão instaladas em espelhos, mobiliário e caixas de piso. Embora as dimensões internas de uma tomada RJ45 fêmea sejam padronizadas, suas dimensões externas não o são. Consultar o fabricante sobre a compatibilidade de encaixe de sua tomada com demais produtos que serão utilizados como suporte. Muitas vezes será necessária a aquisição de suportes ou adaptadores específicos.
Existe o padrão de facto de tomada do tipo “keystone”, e vários fabricantes possuem tomadas compatíveis com esse padrão externo de encaixe. Outros formatos são proprietários, exigindo suportes fornecidos pelo próprio fabricante da tomada.
E como última orientação, ao instalar tomadas RJ45 em espelhos de parede, deve-se posicioná-las de forma que o patch cord se encaixe com sua trava voltada para baixo.
Exemplo de montagem de um plugue RJ45 categoria 6A do fabricante Panduit:
Exemplo de montagem de uma tomada RJ45 categoria 6A do fabricante Panduit:
Se achou este post útil, compartilhe, encaminhe a alguém que também possa achá-lo útil. Não deixe de se inscrever em meu canal do YouTube! Participe de meu grupo do Whatsapp e receba as novidades sobre meus artigos, vídeos e cursos. E curta minha página no Facebook!
Até a próxima!
