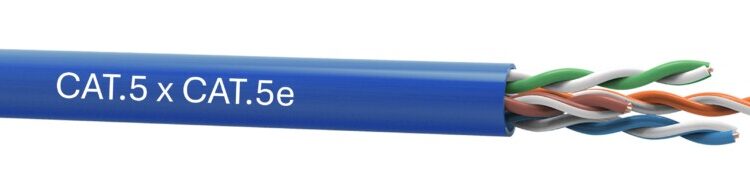

Olá, meu nome é Marcelo Barboza da Clarity Treinamentos. Hoje vamos falar sobre as diferenças entre a categoria 5 e a categoria 5e de cabos de par trançado para cabeamento estruturado. Você já deve ter ouvido falar dessas categorias, mas será que sabe realmente quais são as diferenças entre elas? Vamos explorar isso em detalhes.
Para uma explicação mais detalhada e visual, recomendo assistir ao vídeo completo aqui.
Frequência de Transmissão
Ambas as categorias, 5 e 5e, são classificadas para a utilização de frequências de transmissão de até 100 MHz. No entanto, a diferença principal está nos tipos de testes realizados para garantir a performance em diferentes aplicações.
Categoria 5: Focada no Fast Ethernet
A categoria 5 foi elaborada no início dos anos 1990, com o objetivo de suportar a aplicação Fast Ethernet, ou 100BASE-TX, que opera a 100 Mbps. Nesse tipo de tecnologia, apenas dois pares do cabo de quatro pares são utilizados para transmissão, um par para cada direção. Isso simplificava os testes, pois havia menos chance de geração de ruído e interferência.
Principais Testes
- NEXT (Near-End Crosstalk): Interferência gerada por um transmissor que atinge outro par e interfere no receptor do mesmo lado.
Para entender melhor a diferença entre NEXT e FEXT, confira nosso artigo detalhado.
Categoria 5e: Preparada para o Gigabit Ethernet
Com a chegada do Gigabit Ethernet (1000BASE-T) no final da década de 1990, a transmissão passou a utilizar os quatro pares do cabo de forma bidirecional. Isso aumentou significativamente a possibilidade de ruídos, exigindo uma nova categoria de cabos com testes mais rigorosos.
Principais Testes Adicionais
- FEXT (Far-End Crosstalk): Interferência que atinge o outro par na extremidade oposta de onde saiu o sinal.
- PowerSum NEXT e PowerSum FEXT: Testes que consideram a soma das interferências de todos os pares transmitindo ao mesmo tempo.
- Perda de Retorno (Return Loss): Medição do eco da transmissão que volta sobre o próprio par, interferindo no receptor do mesmo par.
Para mais detalhes sobre os tipos de Gigabit Ethernet sobre par trançado, leia nosso artigo explicativo.
Por Que a Categoria 5e é Necessária?
A categoria 5e, onde “e” significa “Enhanced” (Melhorada), foi criada para garantir a performance do Gigabit Ethernet, que utiliza os quatro pares de maneira bidirecional. Embora a frequência de transmissão seja a mesma (100 MHz), os testes adicionais garantem que o cabo suporte os ruídos e interferências adicionais.
Comparação Prática
- Categoria 5: Suporta Fast Ethernet (100BASE-TX) com testes básicos de NEXT.
- Categoria 5e: Suporta Gigabit Ethernet (1000BASE-T) com testes adicionais de FEXT, PowerSum NEXT, PowerSum FEXT e perda de retorno.
Conclusão
Hoje em dia, não se fabrica mais o cabo categoria 5, pois ele foi removido das últimas versões das normas. O cabo mínimo para utilização de dados é o categoria 5e, que garante a performance necessária para aplicações modernas, incluindo o Gigabit Ethernet.
