Olá, bem-vindos! Eu sou o Marcelo Barbosa, da Clarity Treinamentos. Hoje vamos explorar as diferenças entre as fibras ópticas multimodo e monomodo. Este artigo detalha cada conceito discutido em nosso vídeo, proporcionando uma compreensão completa e didática.

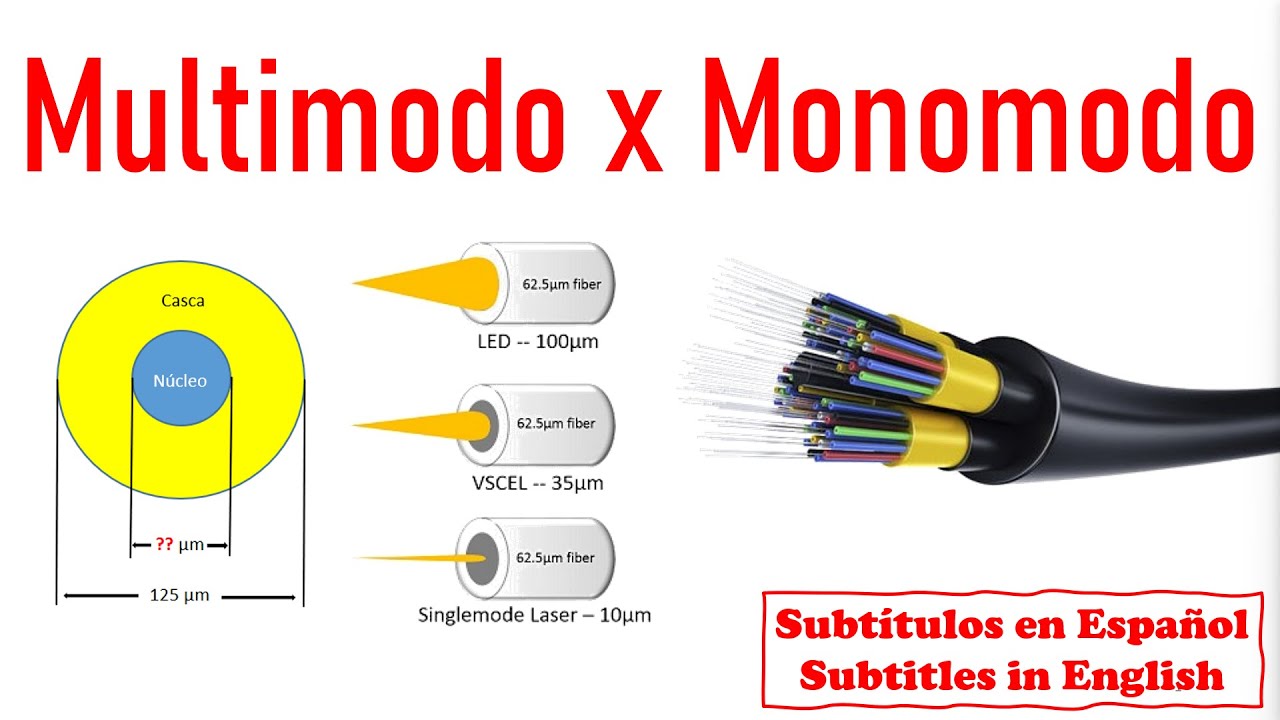

Estrutura das Fibras Ópticas
Núcleo e Casca
As fibras ópticas são compostas por duas partes principais, ambas de vidro: o núcleo e a casca. O núcleo é a parte central da fibra onde a luz é transmitida, enquanto a casca é a camada externa que envolve o núcleo. Ambas as fibras, multimodo e monomodo, possuem uma casca de vidro com diâmetro de 125 micrometros.
Diâmetro do Núcleo
A principal diferença entre as fibras multimodo e monomodo está no diâmetro do núcleo:
- Fibra Monomodo: Possui um núcleo de aproximadamente 9 micrometros.
- Fibra Multimodo: Disponível em dois tamanhos padrões para o núcleo, 50 micrometros e 62,5 micrometros.
Transmissão de Luz
Fibras Multimodo
As fibras multimodo permitem múltiplos modos de transmissão devido ao núcleo mais largo. Isso significa que a luz pode seguir vários caminhos diferentes dentro da fibra. No entanto, essa característica causa dispersão modal, onde o sinal se espalha e se degrada com a distância, limitando a eficácia da transmissão a distâncias mais curtas.
Fibras Monomodo
Em contraste, as fibras monomodo possuem um núcleo muito fino, permitindo apenas um caminho para a luz. Isso elimina a dispersão modal, permitindo que os sinais sejam transmitidos por distâncias muito maiores sem degradação significativa.
Equipamentos de Transmissão
Equipamentos para Fibras Multimodo
Os equipamentos de transmissão para fibras multimodo são geralmente mais simples e baratos. Eles utilizam fontes de luz como LEDs ou VCSELs (Vertical-Cavity Surface-Emitting Laser), que são mais acessíveis e adequados para aplicações de curta distância.
Equipamentos para Fibras Monomodo
Por outro lado, os equipamentos para fibras monomodo necessitam de transmissores laser, que podem concentrar a luz no núcleo fino. Esses lasers são mais caros, resultando em um custo mais elevado para os equipamentos de transmissão monomodo.
Comprimento de Onda da Luz
Fibras Multimodo
As transmissões em fibras multimodo geralmente ocorrem entre 800 e 1300 nanômetros de comprimento de onda. As janelas de transmissão típicas para redes Ethernet em fibras multimodo são 850 nanômetros e 1300 nanômetros.
Fibras Monomodo
Para fibras monomodo, os comprimentos de onda utilizados estão entre 1300 e 1600 nanômetros. As janelas de transmissão comuns para Ethernet sobre fibra monomodo são 1310 nanômetros e 1550 nanômetros.
Atenuação da Fibra
Fibras Multimodo
A atenuação nas fibras multimodo varia conforme o comprimento de onda:
- Atenuação a 850 nm: Aproximadamente 3 a 3,5 dB por quilômetro.
- Atenuação a 1300 nm: Aproximadamente 1 a 1,5 dB por quilômetro.
Fibras Monomodo
Para as fibras monomodo, a atenuação é significativamente menor:
- Atenuação OS1: Máximo de 1 dB por quilômetro.
- Atenuação OS2: Máximo de 0,4 dB por quilômetro, ideal para ambientes externos.
Aplicações e Custos
Fibras Multimodo
As fibras multimodo são mais adequadas para transmissões de curta distância, oferecendo um melhor custo-benefício. Embora a fibra em si seja um pouco mais cara, os equipamentos de transmissão são mais baratos, tornando-a uma escolha econômica para distâncias curtas (dezenas ou centenas de metros).
Fibras Monomodo
Para transmissões de longa distância, as fibras monomodo são a única opção viável. Apesar do custo mais elevado dos equipamentos de transmissão, a fibra monomodo permite alcançar distâncias muito maiores sem perda significativa de sinal, na faixa de centenas de metros a dezenas de quilômetros.
Tabelas de Categorias das Fibras Ópticas
Para uma visão mais detalhada das diferentes categorias de fibras ópticas, incluindo suas especificações e aplicações, visite nossa página de tabelas de categorias de fibras ópticas. Lá, você encontrará informações abrangentes que ajudarão na escolha da fibra adequada para suas necessidades.
Vídeo Explicativo sobre Fibras Multimodo OM1 a OM5
Para entender melhor as diferenças entre as categorias de fibras multimodo OM1 a OM5, assista ao nosso vídeo no YouTube. Este vídeo fornece uma explicação detalhada e visual das características e aplicações de cada categoria. Clique aqui para assistir ao vídeo.
Espero que este artigo tenha sido útil para você! Se precisar de mais informações ou tiver dúvidas, sinta-se à vontade para perguntar. Compartilhe este artigo com seus colegas, dê um like e inscreva-se no nosso canal para mais novidades sobre cabeamento estruturado e fibra óptica. Até a próxima!
