Introdução
Os cabos de fibra óptica são essenciais para a infraestrutura de redes de alta velocidade, especialmente em data centers. Eles protegem as fibras ópticas internas e garantem a transmissão eficiente de dados. Vamos entender melhor os tipos de cabos, suas características e onde são mais utilizados.

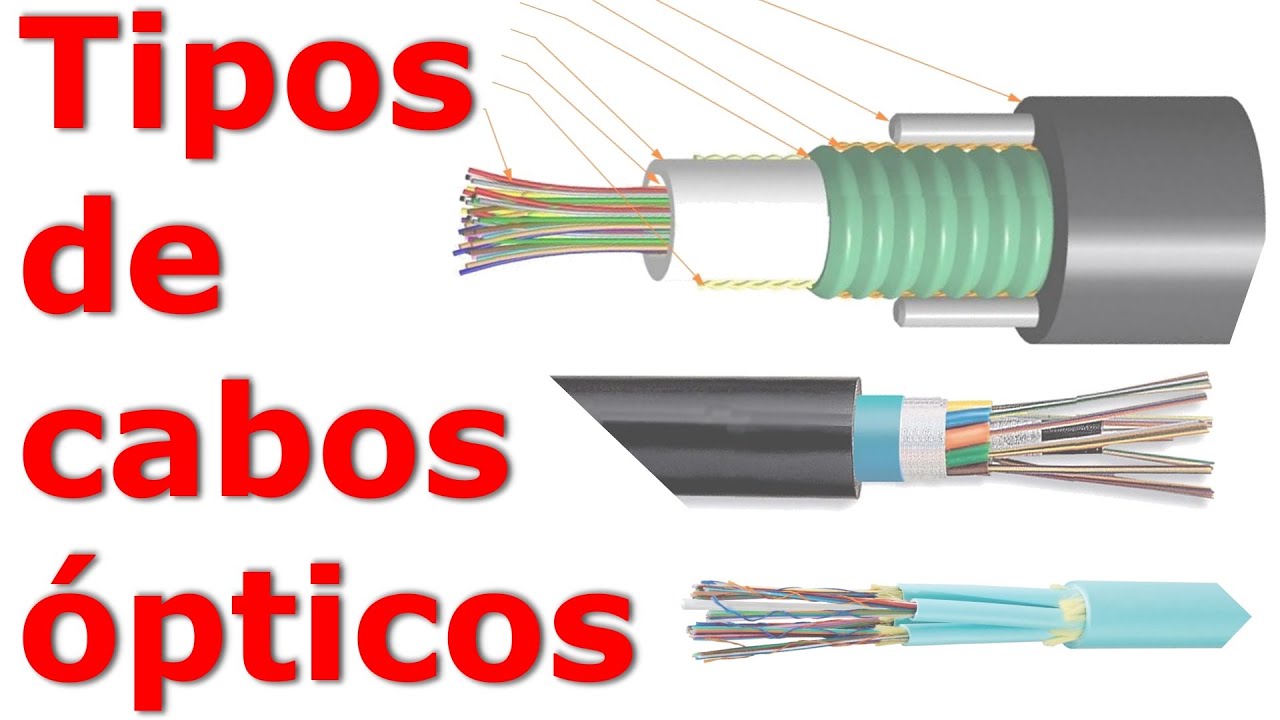

Tipos de Cabos de Fibra Óptica
1. Cabos Internos e Externos
- Cabos Internos: Utilizados dentro de edifícios, devem ser resistentes à propagação de chamas e à emissão de gases tóxicos em caso de incêndio. São geralmente coloridos, mas a cor pode variar conforme a norma do país. Aplicações: Data centers, escritórios, hospitais e qualquer ambiente interno onde a segurança contra incêndios é crucial.
- Cabos Externos: Projetados para resistir a intempéries como chuva, vento e roedores. Possuem a capa externa sempre na cor preta. São usados em instalações aéreas, subterrâneas ou diretamente enterradas. Aplicações: Redes de telecomunicações, infraestrutura de cidades inteligentes, conexões entre edifícios e instalações industriais.
2. Cabos Indoor-Outdoor
- Cabos Indoor-Outdoor: Combinam características de cabos internos e externos. Possuem proteção contra intempéries e propagação de incêndio. Podem ser construídos de forma loose ou tight. Aplicações: Ambientes que exigem transição entre áreas internas e externas, como entradas de edifícios, túneis e estações de metrô.
3. Construção Loose e Tight
- Loose: As fibras são mais finas e ficam soltas dentro de tubos internos, possuindo apenas revestimento primário (acrilato). Preferidos para ambientes externos. Aplicações: Instalações subterrâneas, redes de longa distância e áreas sujeitas a variações climáticas extremas.
- Tight: Cada fibra possui um segundo revestimento (buffer) e são empacotadas de forma compacta. Utilizados principalmente em ambientes internos. Aplicações: Data centers, cabeamento vertical em edifícios e instalações onde o espaço é limitado.
Revestimentos de Proteção
1. Proteção contra Intempéries
- Cabos Externos: Devem ser resistentes a condições climáticas adversas, como chuva, vento e congelamento. Também precisam de proteção contra roedores.
- Aplicações: Redes de distribuição de internet, conexões entre torres de celular e infraestrutura de energia.
2. Proteção contra Incêndio
- Cabos Internos: Devem ser retardantes de chama e emitir pouca fumaça. Existem classificações específicas:
- Uso Geral: Retardante de chama.
- Riser: Testados na vertical.
- Plenum: Emitem pouquíssima fumaça.
- LSZH (Low Smoke Zero Halogen): Baixa emissão de fumaça e livre de halogênios, ideal para ambientes com grande fluxo de pessoas.
- Aplicações: Ambientes comerciais, residenciais, hospitais, escolas e qualquer local onde a segurança contra incêndios é uma prioridade.
Elementos Adicionais
1. Elementos de Tração
- Elementos de Tração: Feitos de materiais duros para facilitar o tracionamento e lançamento dos cabos em tubulações.
- Aplicações: Instalações subterrâneas e áreas onde o cabo precisa ser puxado por longas distâncias.
2. Ripcord
- Ripcord: Elemento que facilita a decapagem do cabo.
- Aplicações: Facilita a instalação e manutenção dos cabos em qualquer ambiente.
3. Armaduras
- Armaduras: Aumentam a resistência mecânica do cabo contra esmagamentos. Não são especificamente contra roedores, embora exista cabos com proteção contra roedores, não necessariamente metálicas.
- Aplicações: Áreas com alto risco de impacto mecânico, como instalações industriais e subterrâneas.
Identificação das Fibras
- Esquema de Cores: As fibras são identificadas por cores. A norma nacional utiliza 12 cores, enquanto a norma ANSI/TIA foi atualizada para 16 cores (as primeiras 12 cores são semelhantes às da norma brasileira, em outra ordem; as demais quatro são utilizadas em cabos múltiplos de 16 fibras).
- Cores dos Cabos: Variam conforme o tipo de fibra e a norma do país. Por exemplo, cabos monomodo são amarelos nos EUA e azuis no Brasil. Consulte esta tabela com os códigos de cores mais usados.
- Dica: Sempre verifique a inscrição na capa do cabo para identificar o tipo de fibra, não confie apenas na cor.
Conclusão
Esperamos que este guia tenha esclarecido as principais características dos cabos de fibra óptica, seus revestimentos e aplicações. Para mais detalhes, não deixe de assistir ao vídeo original do Marcelo Barbosa da Clarity Treinamentos, a seguir.
