A Importância da Inspeção e Limpeza de Conectores Ópticos: Garantindo Conexões de Alta Qualidade

Introdução

No mundo das telecomunicações e redes de dados, as conexões ópticas desempenham um papel crucial na transmissão de informações em alta velocidade e com baixa perda. No entanto, para garantir o desempenho ideal dessas conexões, é fundamental realizar a inspeção e limpeza adequadas dos conectores ópticos antes de estabelecer novas conexões. Neste artigo, exploraremos os componentes de uma conexão óptica, a importância da inspeção e limpeza, as ferramentas utilizadas e o fluxo recomendado para esse processo.

O que é uma Conexão Óptica?

Uma conexão óptica é o ponto onde duas fibras ópticas são unidas, de maneira não permanente, para permitir a transmissão contínua de sinais de luz, mas permitindo a fácil reconexão das fibras sem a utilização de ferramentas específicas. Essa conexão é composta por dois elementos principais:

1. Conectores: São os componentes que terminam a fibra óptica e permitem sua conexão e desconexão rápida.
2. Adaptadores: São dispositivos que alinham e mantêm os conectores em posição, garantindo o contato adequado entre as fibras.

Os tipos mais comuns de conectores incluem SC, LC, MPO e ST, cada um com características específicas de design e aplicação.

A Importância da Inspeção e Limpeza

A inspeção e limpeza dos conectores ópticos antes de realizar as conexões é um procedimento crucial na manutenção e operação de redes de fibra óptica. Vamos entender a importância desse processo e seus benefícios:

1. Garantia de desempenho: A limpeza e inspeção dos conectores ópticos são essenciais para manter a performance e a confiabilidade das redes de fibra óptica. Mesmo partículas microscópicas de poeira ou sujeira podem causar problemas significativos na transmissão do sinal.
2. Prevenção de problemas: A contaminação dos conectores é a principal causa de falhas em redes ópticas. Uma única partícula de poeira com 1 micrômetro em um núcleo de modo único pode bloquear até 1% da luz, resultando em uma perda de 0,05 dB. Isso pode parecer pouco, mas em redes de alta velocidade, cada decibel conta.
3. Otimização da transmissão: Conectores limpos garantem uma transmissão de sinal ótima, reduzindo a atenuação e minimizando erros de dados. Isso é especialmente importante em redes de alta velocidade, onde as margens de erro são menores.
4. Prolongamento da vida útil: A limpeza adequada dos conectores ajuda a prolongar a vida útil dos componentes da rede, reduzindo a necessidade de substituições frequentes e minimizando o tempo de inatividade.
5. Conformidade com padrões: Muitos padrões da indústria, como a norma IEC 61300-3-35, estabelecem critérios rigorosos para a limpeza e inspeção de conectores ópticos. Seguir essas normas é essencial para garantir a qualidade e a interoperabilidade dos sistemas.
6. Economia a longo prazo: Embora o processo de limpeza e inspeção possa parecer demorado inicialmente, ele previne problemas futuros que poderiam resultar em custos muito mais elevados de manutenção e reparo.
7. Melhoria na resolução de problemas: Ao adotar uma prática de “inspecionar antes de conectar”, os técnicos podem eliminar rapidamente a contaminação como uma possível causa de problemas de rede, facilitando o processo de troubleshooting.
8. Prevenção de contaminação cruzada: A inspeção e limpeza adequadas evitam que a contaminação se espalhe de um conector para outro, protegendo toda a infraestrutura da rede.

Instrumentos e Ferramentas para Inspeção e Limpeza

Para realizar uma limpeza e inspeção eficazes, é recomendado o uso de ferramentas apropriadas. O processo geralmente envolve a inspeção visual do conector, seguida de limpeza se necessário, e uma nova inspeção para confirmar que o conector está adequadamente limpo antes da conexão. Para realizar uma inspeção e limpeza eficazes, são necessários:

1. Microscópio de Inspeção: Pode ser portátil ou de vídeo, permitindo visualizar a face do conector em detalhes.

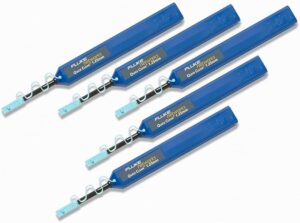

2. Limpadores a Seco: Incluem módulos de limpeza e bastões específicos para fibra óptica.
3. Solventes de Limpeza: Líquidos especiais para remover contaminantes persistentes.
4. Lenços sem Fiapos: Para limpeza úmida e secagem.

Fluxo de Inspeção e Limpeza

O processo recomendado segue estas etapas:

1. Inspeção Inicial:
   • Use o microscópio para examinar a face do conector.
   • Verifique a presença de sujeira, danos ou arranhões.
2. Avaliação:
   • Se estiver limpo, prossiga para a conexão.
   • Se houver contaminação, passe para a limpeza.
3. Limpeza a Seco:
   • Utilize um limpador de cassete ou bastão de limpeza.
   • Faça movimentos suaves em uma única direção.
4. Re-inspeção:
   • Examine novamente com o microscópio.
   • Se estiver limpo, conecte. Caso contrário, prossiga para limpeza úmida.
5. Limpeza Úmida (se necessário):
   • Aplique solvente em um lenço sem fiapos.
   • Limpe suavemente em uma única direção.
6. Limpeza a Seco Pós-úmida:
   • Sempre faça uma limpeza a seco após a úmida para remover resíduos.
7. Inspeção Final:
   • Verifique novamente com o microscópio.
   • Se estiver limpo, proceda com a conexão.
   • Se persistir a contaminação, repita o processo ou considere substituir o conector.
8. Conexão:
   • Realize a conexão somente após confirmar que a face está limpa e sem danos.

Conclusão

A inspeção e limpeza adequadas das faces dos conectores ópticos são fundamentais para manter a integridade e o desempenho das redes de fibra óptica. Seguindo o fluxo recomendado e utilizando as ferramentas apropriadas, os profissionais podem garantir conexões de alta qualidade, reduzir problemas de rede e prolongar a vida útil dos componentes ópticos. Lembre-se sempre de que a prevenção, através da limpeza e inspeção regulares, é mais eficaz e econômica do que a correção de problemas após a ocorrência de falhas na rede.
