Você conhece todos os passos para o projeto de um enlace de fibra óptica para uma rede local? Existem diversas “coisas” que temos que conhecer antes mesmo de começarmos um projeto desse tipo. A seguir, vamos descrever algumas delas.
Se existe a previsão pela utilização de algum equipamento óptico de rede específico, devemos saber qual o seu padrão e, de acordo com o padrão, quais as mídias ópticas suportadas e em quais condições (perda e comprimento máximos, tipo de conector, quantidade de fibras por link). Por exemplo, se vamos usar um switch com porta óptica Ethernet a 1 Gb/s, devemos saber se é no padrão 1000BASE-SX ou 1000BASE-LX. O primeiro trabalha apenas com fibra multimodo, já o segundo aceita multimodo e monomodo.
Ao mesmo tempo, devemos escolher o tipo de fibra óptica. Multimodo ou monomodo? De qual categoria (OMx ou OSx)? Essa informação precisa ser combinada com o padrão de rede, pois os requisitos mudam a cada combinação. Por exemplo: 1000BASE-SX sobre fibra OM1 tem o alcance de 275 m, enquanto sobre OM2 pode chegar a 550 m; já o 1000BASE-LX funciona até 5 km sobre fibra monomodo.
De posse dessas informações, precisamos calcular se a fibra escolhida, na topologia requerida, poderá atender ao padrão de rede pretendido. Isso é feito através do cálculo do balanço de perda óptica. Exemplo: Uma fibra OM1 com 250 m, quatro conexões SC e quatro emendas por fusão, de acordo com as normas, pode apresentar perda de até 5,08 dB; mas para o 1000BASE-SX funcionar, não poderemos ter perda maior do que 2,6 dB em fibra OM1; ou mudamos a topologia, ou a aplicação ou o tipo de fibra.

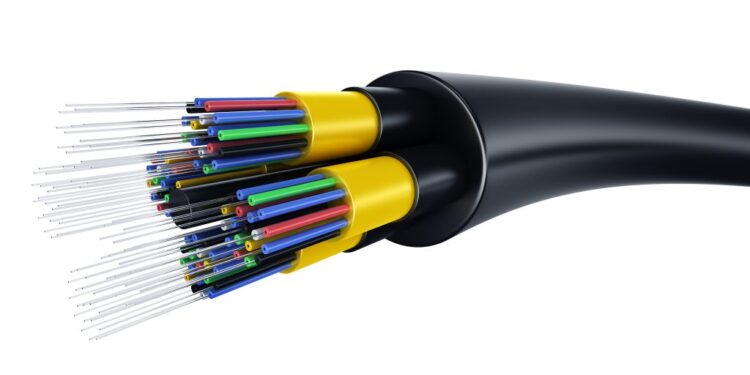

Depois, precisaremos saber em qual ambiente o cabo óptico será instalado. Isso determinará o tipo de capa necessária e, consequentemente, o tipo de cabo. Cabos para uso interno devem possuir classificação antichama. Cabos externos precisam ser protegidos contra intempéries, apenas para dar um exemplo.
Uma vez escolhido o tipo de cabo, precisamos calcular o diâmetro dos dutos e calhas por onde serão instalados, algo que varia em função de vários fatores, como: quantidade de cabos, diâmetro de cada cabo, taxa de ocupação, necessidade por expansão e manutenção etc.
Finalmente, depois de o enlace ser instalado, precisamos realizar as medições ópticas de certificação para entregar para o cliente e para o fabricante (caso seja requerida a garantia estendida). Os testes mínimos de um enlace óptico instalado fazem parte da certificação “tier 1”.
Como podemos ver, são diversas etapas, cada qual com técnicas e conhecimentos específicos. Para auxiliá-lo nessa tarefa, preparamos alguns cursos rápidos online. Cada um focado em uma das tarefas acima, para que você possa tirar suas dúvidas somente naquilo de que precisa:
SCE381 Padrões Ethernet sobre cabeamento estruturado
SCE322 Desempenhos e parâmetros das fibras ópticas
SCE335 Balanço de perda óptica
SCE321 Características construtivas dos cabos de fibra óptica
SCE341 Cálculo de taxa de ocupação para caminhos
SCE333 Certificação óptica tier 1
Se achou este post útil, compartilhe, encaminhe a alguém que também possa achá-lo útil.
Até a próxima!
Marcelo Barboza, RCDD, DCDC, NTS, ATS
