Sistema de Refrigeração por Água Gelada em Data Centers

Marcelo Barboza by Marcelo Barboza
28/10/2024
in Ar condicionado do data center
0

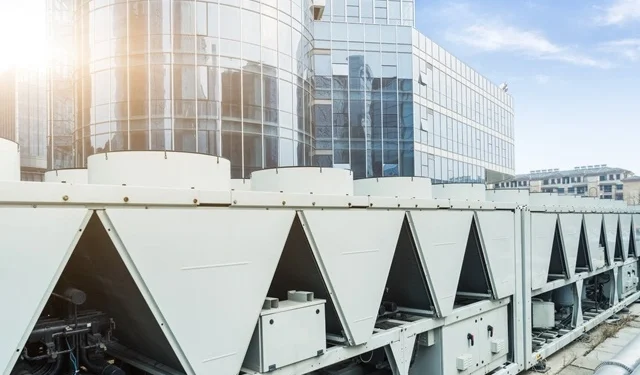

Sistema de Refrigeração por Água Gelada em Data Centers
0
SHARES
244
VIEWS
Share on FacebookShare on Twitter

Os data centers, com suas altas densidades de equipamentos eletrônicos, geram uma quantidade significativa de calor que precisa ser eficientemente gerenciada para garantir o desempenho e a longevidade dos sistemas de TI. Um dos métodos mais eficazes para lidar com essa demanda é o sistema de refrigeração por água gelada com chiller. Neste artigo, vamos explorar como esse sistema funciona, seus componentes principais e as opções disponíveis para rejeição de calor.

Sumário

  • O que é um Sistema de Refrigeração por Água Gelada?
  • Componentes Principais do Sistema
  • Funcionamento do Sistema
  • Temperaturas Típicas da Água em Sistemas de Refrigeração
  • Opções e Considerações
  • Tendências e Inovações em Sistemas de Refrigeração por Água Gelada
  • Conclusão

O que é um Sistema de Refrigeração por Água Gelada?

Um sistema de refrigeração por água gelada utiliza chillers para resfriar a água, que é então distribuída através de tubulações para resfriar o ar no data center. Este sistema é ideal para grandes instalações devido à sua capacidade de remover grandes quantidades de calor de forma eficiente.

Esquema de um sistema de resfriamento por água gelada
Fonte: Nur Izyan Zulkafli

Componentes Principais do Sistema

  1. Chillers:
    • Função: Os chillers são responsáveis por resfriar a água que circula pelo sistema. Eles removem o calor da água, que é então utilizada para resfriar o ar no data center.
    • Tipos de Chillers:
      • Resfriados a Ar: Utilizam ar ambiente para dissipar o calor do refrigerante. São ideais para locais onde a água é escassa ou onde a simplicidade de instalação é uma prioridade.
      • Resfriados a Água: Utilizam água para dissipar o calor através de torres de resfriamento. São mais eficientes energeticamente, especialmente em climas quentes.
  2. Bombas de Água:
    • Função: As bombas de água são essenciais para a circulação da água gelada e da água de condensação. Elas garantem que o fluxo de água seja constante e eficiente.
  3. Anéis de Água Gelada e de Condensação:
    • Função: O anel de água gelada distribui a água resfriada pelo chiller para as unidades de resfriamento (CRAH) dentro do data center. O anel de condensação transporta a água quente entre o chiller e as torres de resfriamento.
    • Configuração: Podem ser configurados em layouts de circuito único ou múltiplo, dependendo do tamanho e das necessidades do data center.
  4. Torres de Resfriamento:
    • Função: As torres de resfriamento dissipam o calor do refrigerante do chiller resfriado a água, liberando-o para o ambiente através da evaporação.
    • Tipos: Podem ser de circuito aberto ou fechado, dependendo das necessidades específicas de resfriamento e da disponibilidade de água.
    • Tratamento da Água de Condensação: É essencial tratar a água de condensação para evitar problemas como corrosão, incrustação e crescimento biológico, garantindo a eficiência e longevidade do sistema.
  5. Dry Coolers:
    • Função: Os dry coolers são uma alternativa às torres de resfriamento, utilizando ar para resfriar o fluido sem o uso de evaporação de água.
    • Vantagem: Reduzem o consumo de água, sendo adequados para locais com restrições hídricas.
  6. CRAH (Computer Room Air Handler):
    • Função: As unidades CRAH (também chamadas de fancoils, ou AHU) utilizam a água gelada para resfriar o ar que é distribuído no data center, mantendo a temperatura ideal dos equipamentos de TI.
    • Configuração:
      • Upflow (Fluxo Ascendente): O ar é puxado pela parte inferior da unidade e liberado pela parte superior, geralmente usado em sistemas onde o ar frio é distribuído por dutos no teto.
      • Downflow (Fluxo Descendente): O ar é puxado pela parte superior da unidade e liberado pela parte inferior, ideal para pisos elevados onde o ar frio é distribuído por baixo.

Funcionamento do Sistema

  1. Ciclo de Resfriamento:
    • A água gelada circula do chiller para as unidades CRAH, onde absorve o calor do ar quente do data center.
    • A água aquecida retorna ao chiller, onde o calor é removido e dissipado através de torres de resfriamento ou dry coolers.
  2. Distribuição de Ar:
    • O ar resfriado pelas unidades CRAH é distribuído pelo data center, garantindo que o ar quente gerado pelos equipamentos de TI seja continuamente removido e resfriado.

Temperaturas Típicas da Água em Sistemas de Refrigeração

Nos sistemas de refrigeração por água gelada, as temperaturas da água são críticas para garantir a eficiência e o desempenho do sistema.

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.
  • Água Gelada:
    • Temperatura de Saída do Chiller: Geralmente varia entre 7°C e 15°C, garantindo que a água resfriada seja eficaz na absorção de calor dos ambientes de TI.
    • Temperatura de Retorno: Normalmente entre 12°C e 20°C, após ter absorvido o calor do data center.
  • Água de Condensação:
    • Temperatura de Entrada nas Torres de Resfriamento: Tipicamente entre 27°C e 35°C, dependendo das condições climáticas e da configuração do sistema.
    • Temperatura de Saída das Torres: Geralmente reduzida para cerca de 22°C a 30°C, antes de retornar ao chiller para completar o ciclo de resfriamento.

Essas temperaturas são ajustadas para maximizar a eficiência do sistema e garantir que os equipamentos de TI operem dentro das especificações térmicas ideais. A manutenção de faixas de temperatura adequadas é essencial para o desempenho contínuo e eficiente dos sistemas de refrigeração em data centers.

Opções e Considerações

  • Eficiência Energética: Chillers resfriados a água são geralmente mais eficientes, mas requerem infraestrutura adicional como torres de resfriamento.
  • Consumo de Água: Sistemas com torres de resfriamento consomem mais água, enquanto dry coolers oferecem uma alternativa mais sustentável em termos de uso de água.
  • Flexibilidade e Escalabilidade: Sistemas de água gelada são altamente flexíveis e podem ser escalados para atender a crescentes demandas de resfriamento em data centers de grande porte.

Tendências e Inovações em Sistemas de Refrigeração por Água Gelada

À medida que os data centers evoluem para atender às crescentes demandas de processamento de dados, as tecnologias de refrigeração por água gelada também estão se adaptando com inovações que aumentam a eficiência e a sustentabilidade. Uma das principais tendências é a integração de dispositivos de controle inteligente, que otimizam o uso de energia ajustando automaticamente as operações dos chillers e bombas de água conforme a carga térmica varia. Além disso, o uso de refrigerantes ecológicos está se tornando mais comum, reduzindo o impacto ambiental dos sistemas de refrigeração. Outra inovação significativa é a implementação de sistemas de recuperação de calor, que reaproveitam o calor dissipado para outras aplicações, como aquecimento de espaços ou processos industriais, melhorando a eficiência energética geral do data center.

Conclusão

Os sistemas de refrigeração por água gelada com chiller são uma escolha robusta e eficiente para data centers, oferecendo uma combinação de alta capacidade de resfriamento e flexibilidade operacional. A escolha entre chillers resfriados a ar ou a água, bem como o uso de torres de resfriamento ou dry coolers, dependerá das condições climáticas locais, disponibilidade de recursos e necessidades específicas do data center. Não deixe de ler o artigo sobre sistemas de expansão direta (DX).

Tags: água geladaanéis de água geladabombas de águachillerclimatização de data centersCRAHData Centersdry coolerseficiência energéticafancoilsresfriamento de TIsistema de refrigeraçãotorres de resfriamentotratamento de águaupflow
