Teste de OTDR em fibras ópticas: Guia Completo.
Saber configurar corretamente o OTDR faz toda a diferença no diagnóstico. Isso pode ajudar a encontrar falhas que quase não se vê numa rede de fibra óptica. Se quiser saber como melhorar seus testes de OTDR, este guia foi feito pensando em você.
O OTDR, ou reflectômetro óptico no domínio do tempo, é fundamental na análise de redes de fibra óptica. Ele identifica e localiza eventos, além de certificar as redes. Com a alta demanda por transmissão de dados, precisão e manutenção das redes ópticas são essenciais. Este guia reúne informações importantes sobre os testes OTDR. Ele explica a importância deles na manutenção e certificação de redes de fibra óptica. Também mostra como usar essa técnica para melhorar o desempenho da rede.
Principais pontos abordados
- A importância de testar com o OTDR em redes ópticas modernas.
- Como a configuração avançada do OTDR pode melhorar os resultados de teste.
- As diferenças entre o modo automático e o modo avançado no OTDR.
- Passo a passo sobre como realizar testes OTDR eficientes.
- A interpretação eficaz dos resultados do OTDR para identificação de defeitos.
- Ferramentas complementares ao teste de fibra óptica.
- Atualizações tecnológicas nos testes de fibra óptica.
Introdução ao OTDR

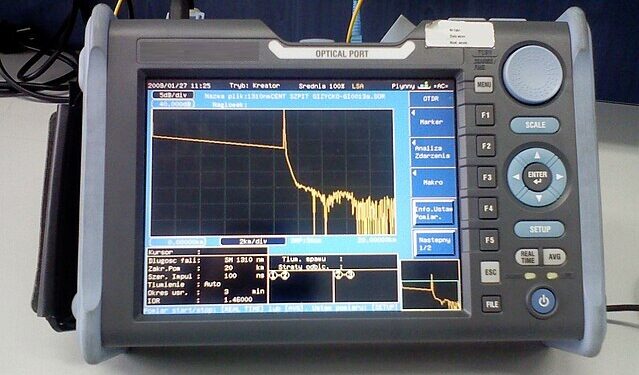

O reflectômetro óptico no domínio do tempo (OTDR) é crucial para redes de fibra óptica. Ele ajuda a construir, verificar e consertar sistemas de fibra. Além disso, identifica falhas nos cabos, mostrando tipo e causa. Isso é vital para a certificação de fibras ópticas.
Os testes de OTDR devem ser bidirecionais para atender a padrões nacionais (ABNT) e internacionais (ISO, IEC e ITU-T). Existem OTDRs portáteis e de montagem em rack. Eles podem também usar técnicas como dispersão Raman para prever problemas e monitorar fibras.
O teste de OTDR serve para verificar fibras longas e curtas. O processo inclui configuração, análise e relatórios detalhados. Não podemos esquecer da limpeza dos conectores ópticos para garantir precisão.
Há muitos tipos de OTDRs disponíveis: benchtop, portáteis e rack-mounted. Entender o OTDR permite ajustes nos testes. Os resultados aparecem em gráficos, mostrando problemas e perdas. Isso ajuda muito na certificação de fibras ópticas.
Princípio de Funcionamento do OTDR
Entender o OTDR é essencial para quem trabalha com fibra óptica. Esse aparelho localiza falhas ao longo dos links ópticos. Isso ajuda a evitar gastos extras e repetições de trabalho. Também é fundamental para empresas de internet manterem a manutenção sob controle.
Retroespalhamento e Reflexão de Fresnel
O OTDR usa dois fenômenos ópticos: retroespalhamento e reflexão de Fresnel. O retroespalhamento acontece por impurezas na fibra. Por outro lado, a reflexão de Fresnel surge onde a fibra encontra o ar, notadamente nas conexões. Entender esses fenômenos ajuda a identificar problemas na fibra.
Componentes do OTDR
O OTDR tem peças-chave para suas funções. As principais são:
- Fonte de diodo de laser
- Detector de fotodiodo
- Circuito de temporização de alta precisão
Estes componentes fazem o OTDR achar defeitos e medir perdas na fibra. Há vários modelos de OTDR. Escolher o certo depende do uso, do tipo de fibra e de seu comprimento.
Assim, o OTDR ajuda a garantir o bom funcionamento de novas conexões de fibra. Ele também encontra defeitos em conexões já existentes. A tecnologia OTDR é crucial para manter redes seguras e eficientes.
Parâmetros de Configuração do OTDR
Ajustar os parâmetros do OTDR é chave para bons testes ópticos. Isso inclui definir a largura de pulso, o tempo de aquisição e a resolução de amostragem. Cada configuração afeta a precisão e a clareza dos resultados. Saber como cada um funciona ajuda a tirar melhores conclusões.
Largura de Pulso
A largura do pulso influencia diretamente a distância que a luz viaja na fibra óptica. Pulso mais largo = maior alcance, porém, com menos detalhe. Pulso mais curto = maior detalhe, porém, alcança menos. Ajustar esse parâmetro ajuda a equilibrar entre ver longe e com detalhes.
Tempo de Integração
O tempo que o OTDR usa para coletar dados é o tempo de integração, ou aquisição. Mais tempo coletando dados = testes mais acurados. Mas isso também significa testes mais demorados. É importante achar um meio termo para ser eficiente e preciso.
Resolução de Amostragem
A resolução de amostragem é sobre quão pertos os pontos de medição podem estar na fibra. Uma maior resolução mostra mais detalhes, mas cria mais dados para analisar. Ajustar essa configuração é crucial para lidar com diferentes complexidades de enlaces.
Veja a tabela abaixo para entender os efeitos de cada configuração:
| Parâmetro | Descrição | Impacto |
|---|---|---|
| Largura de Pulso | Durabilidade do pulso de luz enviado | Alcance versus Resolução |
| Tempo de Integração | Período de coleta de dados | Precisão versus Tempo de Teste |
| Resolução de Amostragem | Distância mínima entre pontos de medição | Detalhamento dos Eventos |
Ajustes nos parâmetros devem atender às necessidades do teste. Isso garante dados precisos.
Modo Automático vs. Modo Avançado
Os testes ópticos com OTDR têm duas configurações: automático e avançado. Fabricantes oferecem essas opções para diferentes necessidades de análise de fibra óptica.
Configuração Automática
No modo automático do OTDR, os parâmetros são ajustados pelo equipamento. Isso torna os testes rápidos e sem complicação. Muitos profissionais preferem por ser simples e economizar tempo.
É perfeito para locais que precisam de agilidade, como data centers. Também se aplica bem em instalações ao ar livre.
Configuração Avançada
O modo avançado do OTDR dá mais controle ao operador. Permite fazer ajustes específicos para uma análise mais aprofundada. É crucial para identificar problemas complexos e detalhar a fibra óptica.
Estudos mostram que o modo avançado traz resultados mais precisos. Isso acontece por poder ajustar itens como largura de pulso. Assim, consegue-se uma visão mais detalhada de problemas e eventos.
Escolher entre o modo automático e o avançado depende do que a análise precisa. Cada um tem vantagens dependendo do objetivo da manutenção ou certificação da rede de fibra óptica.
Como Realizar Testes com OTDR
Para testar com OTDR, você segue etapas que confirmam a precisão da rede de fibra óptica. Vamos mostrar o processo do começo ao fim. Isso inclui preparar, testar e analisar o enlace óptico.
Preparação do Enlace
Primeiro, prepare o enlace para o teste OTDR. Limpe e inspecione os conectores para evitar problemas de medição. É importante usar conectores compatíveis. Isso reduz a refletância, que pode alterar os resultados, por exemplo causando reflexões fantasmas e aumentando as zonas mortas.
Execução dos Testes
Ao aprender como fazer teste OTDR, siga os procedimentos. Ajuste os parâmetros do OTDR conforme necessário. Você vai medir várias coisas. Inclui comprimento da fibra, localização de eventos, e perdas de potência.
Em instalações novas, medidas como IL e ORL são fundamentais. Esses testes ajudam na certificação da rede.
Análise dos Resultados
Analisar os resultados obtidos com OTDR é crucial. Isso ajuda a entender o desempenho da fibra. Com referências teóricas, identifica-se problemas como perdas ou reflexões inadequadas. O teste bidirecional é altamente recomendado, principalmente em links onde há maior possibilidade de coexistência de fibras diferentes. Ele oferece uma visão mais completa, notando falhas que afetam o sinal de formas diferentes.
| Parâmetros de Teste | Detalhes |
|---|---|
| Comprimento do Enlace Óptico | Determina a extensão total do enlace de fibra. |
| Posições de Eventos | Indica os pontos específicos onde ocorrem eventos como emendas ou conectores. |
| Perda de Potência em Eventos | Medida da atenuação de sinal nos pontos de evento. |
| Reflexão de Fresnel | Mede a quantidade de luz refletida nas interfaces da fibra. |
| Teste Bidirecional | Essencial para a caracterização e diagnósticos precisos do enlace. |
Interpretando os Resultados do OTDR
Analisar os resultados do OTDR é essencial para a saúde das redes de fibra óptica. É importante saber encontrar defeitos e comparar dados antigos com os novos. Isso mantém as redes funcionando bem.
Identificação de Defeitos
Os defeitos em fibra óptica são achados analisando dados do OTDR. Estudos mostram como achar problemas como atenuação alta e emendas ruins. Graças às instruções de fabricantes, é possível usar o OTDR de maneira eficaz.
- Posição dos eventos (emendas, conectores, curvaturas)
- Perda de potência nos eventos
- Coeficiente de atenuação da fibra
- Refletância e ORL
Comparação de Resultados
Comparar os resultados OTDR com o tempo ajuda a manter a qualidade dos links. Isso facilita tomar medidas antes que os problemas afetem a rede. Um estudo recente destacou como ajustes nas configurações alteram os testes. Essa análise é vital para consertos a tempo.
| Parâmetro | Modo Automático | Modo Avançado |
|---|---|---|
| Largura de Pulso | Otimizado pelo OTDR | Personalizado pelo operador |
| Tempo de Integração | Ajustado automaticamente | Ajustado manualmente |
| Resolução de Amostragem | Determinado pelo OTDR | Controlado pelo operador |
Saber interpretar o traçado do OTDR requer profundo conhecimento. Precisamos entender sobre identificar defeitos e analisar mudanças. O progresso tecnológico e estudos recentes sublinham a necessidade desses conhecimentos para a boa manutenção das redes de fibra.
Resolução de Problemas Comuns
Testes com um OTDR são excelentes para resolver problemas comuns em redes de fibra óptica. Identificar conectores sujos e dobras inadequadas é fundamental. Estes podem levar a uma atenuação excessiva e até mesmo a falhas completas.
Conectores Sujos
Sujeira e impressões digitais são as principais razões para falhas em conectores. Conectores sujos podem afetar gravemente a qualidade do sinal de fibra óptica. Eles causam perda de potência e danos permanentes. A limpeza regular e adequada é fundamental para prevenir esses problemas.
Curvaturas e Emendas
Problemas de curvatura e emendas também são comuns em instalações de fibra óptica. Microcurvaturas e macrocurvaturas podem levar a reflexões e atenuações indesejadas. Um OTDR pode identificar esses problemas, oferecendo dados precisos para correções. Para emendas, o alinhamento correto e o uso das técnicas adequadas são vitais.
| Problema | Causas Comuns | Soluções |
|---|---|---|
| Conectores Sujos | Poeira, impressões digitais | Limpeza adequada dos conectores antes da conexão |
| Curvaturas | Micro e macrocurvaturas | Manutenção do raio mínimo de curvatura e tracionamento máximo |
| Emendas | Mau alinhamento, técnicas inadequadas | Uso de técnicas e ferramental apropriado |
Importância da Certificação
A certificação de instalações de fibra óptica é crucial. Ela assegura que tudo esteja de acordo com os padrões exigidos. O OTDR é um equipamento chave nesse processo. Faz medições importantes como o comprimento do enlace óptico, perda de potência e reflexos.
Para novas instalações, fazer a certificação é essencial. Ela inclui testes como Perda de Inserção (IL) e Perda de Retorno Óptico (ORL).
Benefícios da Certificação
A certificação traz muitos benefícios. Um dos principais é garantir o bom desempenho e a interoperabilidade. O teste bidirecional com OTDR é especialmente valioso, principalmente quando há a suspeita de uso de fibras ópticas diferentes.
Ele oferece uma análise completa da fibra, em ambas direções. Isso é fundamental para entender e diagnosticar as fibras. Assim, conseguimos insights precisos sobre a qualidade e os eventos ao longo da fibra.
Padrões e Normas
Seguir os padrões para OTDR é vital para manter as redes de fibra óptica bem operadas. As normas e padrões destacam essa necessidade. Eles explicam como usar métodos específicos para calcular o desempenho do OTDR.
Adotar essas normas significa garantir a qualidade das instalações. Isso mostra como a certificação é importante para processos eficientes e confiáveis.
Compreender as diferenças entre as fibras ópticas e como testá-las com OTDR monomodo e OTDR multimodo permite análises mais eficientes. Isso garante redes de fibra óptica de alta qualidade e confiáveis.
Ferramentas e Equipamentos Complementares
Hoje, a tecnologia de comunicação viu grandes avanços com a invenção de fibras de vidro, sinalização digital e lasers. Assim, testar a fibra óptica se tornou mais complexo e importante. Além do OTDR, essencial para os testes, outras ferramentas também são cruciais. Elas ajudam a garantir que as redes de fibra óptica funcionem bem.
Localizadores Visuais de Falhas (VFL)
Os VFL são fundamentais para ver onde a fibra óptica pode estar com problemas. Eles mostram onde estão as curvas, quebras ou danos, usando um laser que podemos ver. Estão disponíveis no mercado VFL potentes que ajudam a achar e consertar falhas rápido.
Conjuntos de Teste de Perda Óptica (OLTS)
Os OLTS são importantes para medir a perda da fibra de um ponto a outro com exatidão. Testadores pequenos e medidores de luz especiais também identificam problemas.
A vigilância das redes de fibra óptica evita muitos problemas, como danos ou invasões de segurança. Equipamentos avançados e sensores de fibra ajudam a manter tudo sob controle. Eles verificam temperatura e tensão e alertam se algo não estiver certo.
| Ferramenta | Função | |
|---|---|---|
| Localizadores Visuais de Falhas (VFL) | Identificação de falhas. | |
| Conjuntos de Teste de Perda Óptica (OLTS) | Medição de perda ponta a ponta. | |
| Testadores de Luz Compactos | Detecção de falhas em fibras monomodo e multimodo. | |
| Microscópios de Bancada | Inspeção do final da fibra. |
Atualizações Tecnológicas em Testes de Fibra Óptica
A evolução dos testes de fibra óptica acompanha o avanço tecnológico. Isso se dá pelas inovações em OTDR. A norma NBR 16869-2, de 2021, trouxe avanços importantes. Ela fala sobre equipamentos como kits de limpeza e microscópios de inspeção. Também menciona LSPM e OTDR, alinhando-se a padrões como a ABNT NBR 14565.
Inovações em OTDR são cruciais para testes de alta precisão. A norma NBR 16869-1 foi publicada em 2020. Ela, junto à NBR 16869-2, sobre testes em links de fibra óptica, orienta como fazer testes detalhados. Métodos de referência e calibração são fundamentais para resultados confiáveis.
Testar redes de maior desempenho traz novos desafios. Isso inclui verificar continuidade, polaridade e comprimento, além de usar um OTDR para ajudar a analisar e interpretar dados. Assim, conseguimos um diagnóstico preciso das redes.
Manter os equipamentos de teste atualizados é essencial. Eles devem estar alinhados aos altos padrões do setor. Métodos definidos e calibração regular dos instrumentos reduzem incertezas. Isso ajuda a validar os resultados dos testes.
Conclusão
O teste de OTDR em fibras ópticas é muito necessário. Ajuda a entender e a consertar redes ópticas. Muitos profissionais ainda preferem a configuração automática do OTDR. Mas, ignoram as funções avançadas que melhorariam os testes. Se ajustar itens como largura de pulso, tempo e resolução, os diagnósticos ficam mais precisos.
Usar bem um OTDR significa conhecer todas as suas funções. Isso inclui saber medir o comprimento das redes, encontrar problemas e medir a perda de potência. Fabricantes conhecidos enfatizam a importância deste conhecimento.
Resumindo, seguir as dicas deste guia é vital. Quem trabalha com fibra óptica precisa usar bem o OTDR. Assim, os testes de qualidade e os diagnósticos das redes melhoram muito.
P: O que é um OTDR e como ele funciona?
A: Um Reflectômetro Óptico no Domínio do Tempo (OTDR) é um equipamento de teste que utiliza pulsos de luz para detectar falhas e medir a integridade dos links de fibra óptica. Ele envia um pulso de luz ao longo do núcleo da fibra e mede a luz refletida de volta de várias descontinuidades ao longo do link, permitindo detectar perdas, dobras e outros eventos reflexivos.
P: Quais procedimentos são recomendados ao utilizar um OTDR?
R: É importante seguir os procedimentos corretos, como o uso de uma fibra de lançamento e de uma fibra terminal adequadas, limpar todas as conexões, ajustar as configurações de acordo com a especificação do link de fibra e realizar testes em mais de um comprimento de onda. Além disso, o uso de adaptadores de qualidade e a realização de testes em ambas as direções são recomendados para garantir a precisão dos resultados.

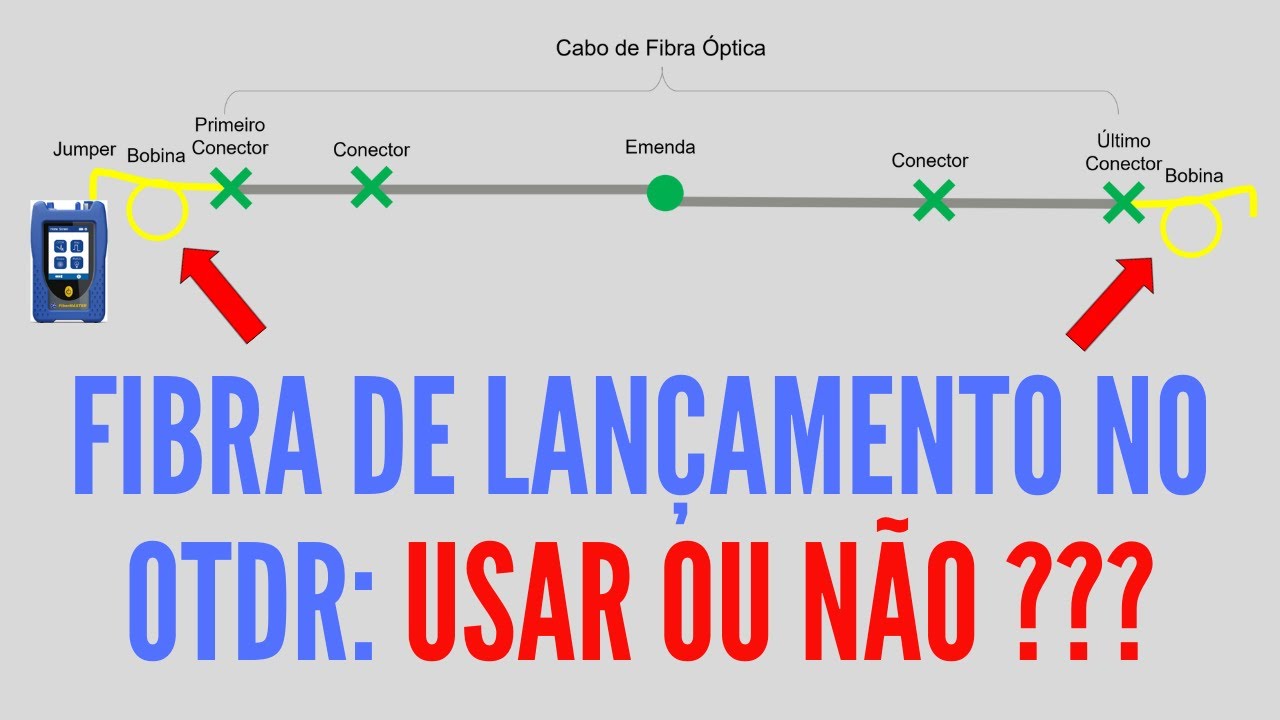

P: Qual a importância da fibra de lançamento no processo de teste com OTDR?
R: A fibra de lançamento é essencial no processo de teste com OTDR, pois permite que o OTDR diferencie entre eventos próximos à extremidade da fibra em teste e eventos internos do sistema de cabeamento. Isso aumenta a precisão das medidas e ajuda a identificar corretamente a localização de quaisquer falhas ou perdas.
P: Como identificar e interpretar um evento reflexivo em um teste OTDR?
R: Eventos reflexivos aparecem no traço OTDR como picos ou aumentos repentinos no nível de sinal. Eles podem indicar conexões ou terminações na fibra. A interpretação correta envolve análise do traço e comparação com o layout físico do cabeamento de fibra para determinar a causa e a localização precisa do evento reflexivo.
P: Qual a diferença entre testes unidirecionais e bidirecionais com OTDR?
R: Testes unidirecionais são realizados em apenas uma direção e podem ser afetados por reflexões e perda de retorno. Testes bidirecionais, realizados em ambas as direções, fornecem uma visão mais precisa das perdas ao longo do link de fibra óptica, corrigindo qualquer assimetria nas medidas individuais. Para obter resultados mais confiáveis, é recomendado realizar testes em ambas as direções.
P: Quais são os limites de perda aceitáveis em um teste realizado com OTDR?
R: Os limites de perda aceitáveis variam conforme a especificação do cabeamento de fibra e os padrões aplicáveis. Geralmente, limites de perda são definidos com base nas especificações da rede ou projeto específico. É importante verificar essas especificações e garantir que as medições do OTDR estejam dentro dos limites toleráveis para assegurar a integridade do link de fibra óptica. A norma ABNT NBR 16869-2 traz recomendações para esses limites.
P: Como escolher um OTDR adequado para as necessidades de teste da minha rede de fibra óptica?
R: Para escolher um OTDR adequado, considere fatores como o comprimento das implantações de fibra, o tipo de fibra sendo testada (monomodo ou multimodo), a precisão necessária, e as funcionalidades adicionais desejadas, como a capacidade de realizar análises bidirecionais. As principais marcas oferecem diversos modelos de OTDRs que atendem a diferentes especificações e necessidades de teste.
P: Quais são as melhores práticas para manter a precisão dos testes com OTDR ao longo do tempo?
R: Para manter a precisão dos testes com OTDR, é essencial seguir métodos de teste padronizados, calibrar o equipamento regularmente conforme as especificações do fabricante, e garantir a limpeza e o manuseio adequado das fibras e conectores. Utilizar equipamentos de alta qualidade e seguir rigorosamente os procedimentos recomendados também contribui para a precisão e a confiabilidade dos testes realizados.
P: Como utilizar os resultados dos testes OTDR para diagnóstico e manutenção de links de fibra óptica?
R: Os resultados dos testes OTDR ajudam a identificar e localizar falhas, perdas e outros problemas ao longo dos links de fibra óptica. Utilizando o traço OTDR, é possível diagnosticar pontos críticos e realizar manutenção preventiva ou corretiva. Esse processo de teste e relatórios detalhados permite um gerenciamento eficiente da rede e uma melhor performance dos sistemas de cabeamento de fibra óptica.
