Olá, tudo bem com vocês? Eu sou o Marcelo Barbosa, da Clarity Treinamentos, e hoje vamos falar sobre um tema essencial para quem trabalha com cabeamento estruturado: a blindagem de cabos de par trançado. Neste artigo, vamos explorar a nomenclatura utilizada para identificar os diferentes tipos de blindagens nesses cabos, ajudando você a escolher a opção certa para suas necessidades. Se preferir, você pode assistir ao vídeo completo no meu canal do YouTube para mais detalhes.
A Nomenclatura dos Cabos Blindados
A nomenclatura dos cabos de par trançado segue um padrão normatizado, que facilita a identificação do tipo de blindagem presente no cabo. O formato é “x/yTP”, onde:
- TP significa “Twisted Pair” (par trançado).
- X representa a blindagem geral que envolve todos os pares do cabo.
- Y indica a blindagem individual de cada par.
Vamos detalhar cada uma dessas letras para entender melhor como identificar os diferentes tipos de blindagens.
Blindagem Geral (X)
A primeira letra (X) indica o tipo de blindagem que envolve todos os pares do cabo:
- F: Folha metálica (Foil Screen). Exemplo: F/UTP, F/FTP.
- S: Malha metálica (Screened). Exemplo: S/UTP, S/FTP.
- SF: Combinação de malha metálica e folha metálica. Exemplo: SF/UTP, SF/FTP.
- U: Sem blindagem (Unscreened ou Unshielded). Exemplo: U/UTP, U/FTP.
Blindagem Individual (Y)
A segunda letra (Y) indica a blindagem individual de cada par:
- F: Folha metálica (Foil Screen). Exemplo: U/FTP, F/FTP, S/FTP, SF/FTP.
- U: Sem blindagem (Unscreened ou Unshielded). Exemplo: U/UTP, F/UTP, S/UTP, SF/UTP.
Exemplos Práticos
Vamos ver alguns exemplos de cabos com diferentes tipos de blindagens:
- U/FTP: Não possui blindagem geral, mas cada par individualmente é blindado com folha metálica.

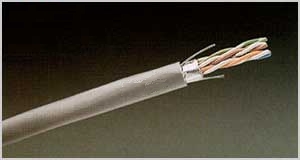

- F/UTP: Possui uma folha metálica envolvendo todos os pares, mas não tem blindagem individual em cada par.

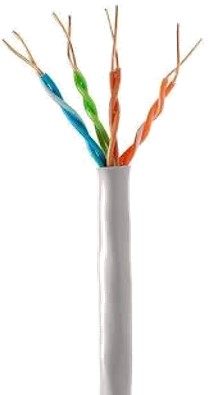

- U/UTP: Não possui nenhum tipo de blindagem, sendo o mais comum no Brasil.

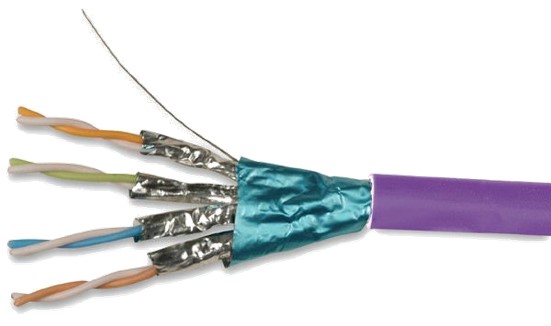

- F/FTP: Possui uma folha metálica como blindagem geral e cada par também é blindado com folha metálica.
- SF/UTP: Combina malha metálica e folha metálica como blindagem geral, mas não possui blindagem individual nos pares.
- S/FTP: Possui malha metálica como blindagem geral e cada par é blindado com folha metálica.
Considerações Finais
A nomenclatura de blindagem dos cabos de par trançado é fundamental para determinar o tipo de proteção que o cabo oferece contra interferências eletromagnéticas. É importante lembrar que essa nomenclatura não está relacionada à categoria do cabo. Cabos de categorias 4, 5e, 6 e 6A podem ter qualquer tipo de blindagem ou nenhuma. Já os cabos a partir da categoria 7 sempre possuem algum tipo de blindagem.
Para mais detalhes e uma explicação visual, assista ao vídeo completo no meu canal do YouTube. Se gostou deste artigo, compartilhe com seus colegas e não deixe de seguir nosso canal para mais conteúdos sobre cabeamento estruturado.
Até o próximo artigo!
Espero que este artigo ajude a esclarecer as dúvidas sobre a nomenclatura e os tipos de blindagens de cabos de par trançado. Se tiver mais perguntas, sinta-se à vontade para comentar abaixo ou entrar em contato.
