Olá, meu nome é Marcelo Barboza da Clarity Treinamentos. Bem-vindo ao nosso blog sobre cabeamento estruturado e data centers! Hoje vamos falar sobre o cabeamento de backbone, uma parte essencial de um sistema de cabeamento estruturado. Este artigo é baseado em um vídeo que fiz sobre o tema, e você pode assistir ao vídeo completo para mais detalhes aqui.
Cabeamento Estruturado: Backbone vs. Horizontal
Dentro de um cabeamento estruturado, existem dois tipos principais de cabeamento:
- Cabeamento Horizontal: Já discutido em outro vídeo, que você pode assistir aqui.
- Cabeamento de Backbone: O foco deste artigo.
O Que é o Cabeamento de Backbone?
O cabeamento de backbone interliga salas de telecomunicações e salas de equipamentos, conectando equipamentos de comunicação distribuídos em uma instalação. Ele deve ser hierárquico, com um ponto central de distribuição chamado Distribuidor de Campus (CD).

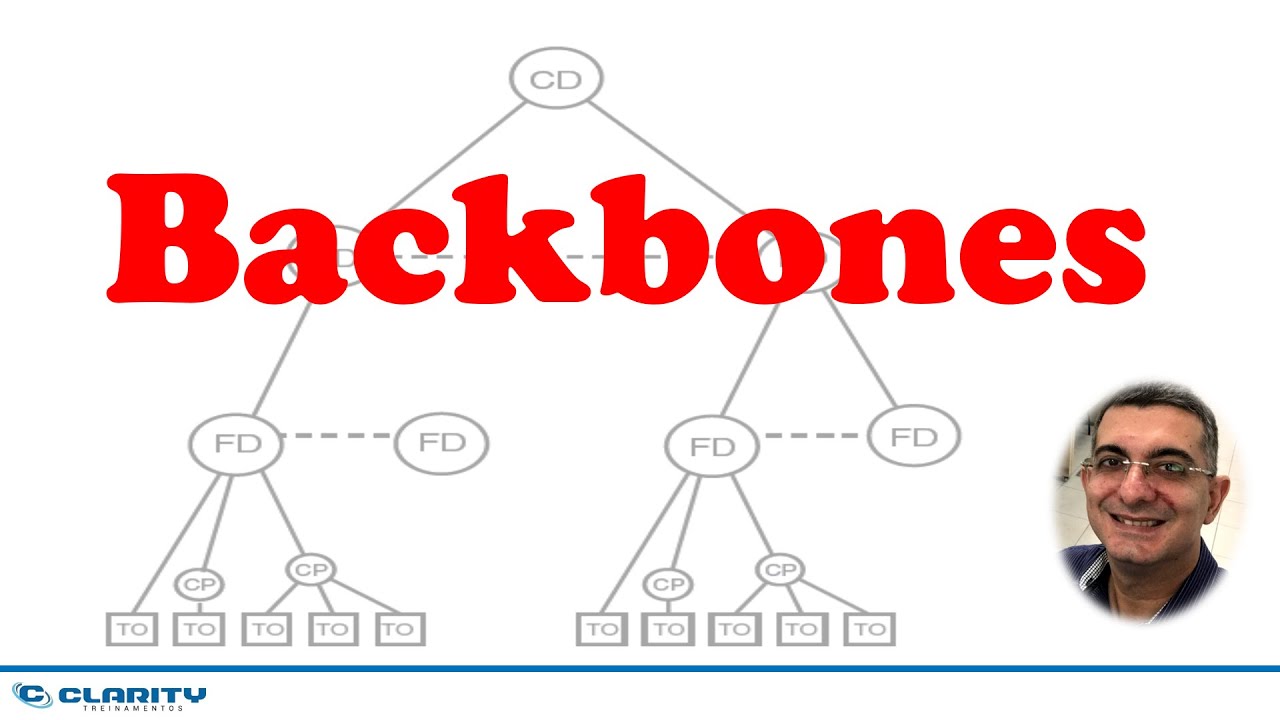

Estrutura Hierárquica do Backbone
- Distribuidor de Campus (CD): Ponto central de onde os cabos de backbone são distribuídos por toda a instalação. Geralmente, é um rack com patch panels e distribuidores ópticos.
- Backbone de Campus: Sai do CD e vai em direção aos edifícios da instalação, terminando nos Distribuidores de Edifício (BD), localizados em salas de telecomunicações (TR).
- Distribuidor de Edifício (BD): Ponto central de distribuição dos backbones de um edifício.
- Backbone de Edifício: Interliga o BD com as salas de telecomunicações dos pavimentos, terminando nos Distribuidores de Piso (FD).
- Distribuidor de Piso (FD): Ponto central de distribuição do cabeamento horizontal.
Tipos de Cabeamento Utilizados no Backbone
- Par Trançado: Categorias de 3 e superiores.
- Fibra Óptica: Multimodo (OM1 a OM5) e Monomodo (OS1 a OS2).
Comprimentos Máximos
- Par Trançado: Máximo de 100 metros e 4 conexões, semelhante ao cabeamento horizontal.
- Fibra Óptica: Não há limite teórico de comprimento ou número de conexões, mas deve-se considerar as aplicações e protocolos de rede, além da perda máxima permitida.
Equipamentos de Comunicação
- Switch Core: Localizado no CD.
- Switches de Borda: Localizados nos BDs.
- Switches de Acesso: Localizados nos FDs.
Ligações Alternativas e Redundância
Além da topologia estrela hierárquica centrada no CD, é possível implementar ligações alternativas e redundantes entre os distribuidores de piso e de edifício, aumentando a resiliência da rede.
Conclusão
O cabeamento de backbone é crucial para a interligação eficiente e hierárquica dos equipamentos de comunicação em uma instalação. Ele garante a conectividade entre o switch core, switches de distribuição e switches de acesso, suportando a infraestrutura de rede de forma robusta e escalável.
Assista ao Vídeo para Mais Detalhes
Para uma explicação mais detalhada, assista ao vídeo completo no nosso canal. Não se esqueça de se inscrever, ativar o sininho para receber notificações de novos vídeos, compartilhar com seus colegas e deixar seu like!
Se tiver dúvidas ou sugestões, deixe nos comentários. Até a próxima!
Espero que este artigo tenha sido útil e esclarecedor. Se você gostou, compartilhe com seus colegas e continue acompanhando nosso blog para mais conteúdos sobre cabeamento estruturado e infraestrutura de TI.
