Olá, meu nome é Marcelo Barboza, da Clarity Treinamentos. Bem-vindo ao meu canal sobre cabeamento estruturado. Hoje, vamos falar sobre os conectores MPO, suas características, aplicações e como utilizá-los corretamente. Para mais detalhes, recomendo assistir ao vídeo completo aqui.
O Que São Conectores MPO?
Os conectores MPO (Multi-Fiber Push On) são utilizados para conectar múltiplas fibras ópticas em um único conector. Eles foram desenvolvidos para suportar as crescentes demandas de velocidade nas redes Ethernet, especialmente acima de 10 Gbps, como 40 Gbps e 100 Gbps, que requerem mais de duas fibras por link.
Quantidade de Fibras

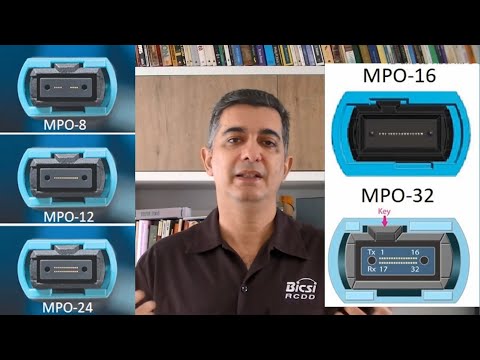

Os conectores MPO podem acomodar diferentes quantidades de fibras, como 8, 12, 16, 24 e 32 fibras por conector. Por exemplo:
- 40GBASE-SR4: Utiliza 8 fibras (4 de transmissão e 4 de recepção).
- 100GBASE-SR10: Utiliza 20 fibras (10 de transmissão e 10 de recepção).
- 400GBASE-SR16: Utiliza 32 fibras (16 de transmissão e 16 de recepção).
Tipos de Conectores MPO
MPO vs. MTP
MTP é uma marca registrada de um fabricante específico, enquanto MPO é o nome genérico da norma. Externamente, eles são muito similares e compatíveis entre si, mas possuem diferenças internas na tecnologia.
Gênero dos Conectores
Os conectores MPO têm gênero: macho e fêmea. O conector macho possui dois pinos, enquanto o conector fêmea possui dois buracos. Sempre conecte um MPO macho com um MPO fêmea através de um adaptador para garantir um alinhamento correto e evitar danos.
Polaridade
Os conectores MPO possuem uma trava (key) que controla a polaridade, garantindo que eles sejam encaixados corretamente. Existem dois tipos de adaptadores:
- Key-up/key-up: Faz um crossover entre as fibras.
- Key-up/key-down: Mantém a polaridade das fibras.
Cores dos Conectores
A cor dos conectores MPO indica o tipo de fibra conectada:
- Verde água: OM3 ou OM4 (alguns fabricantes usam violeta para OM4).
- Verde limão: OM5.
- Azul: Monomodo.
- Bege: Multimodo OM1 e OM2 (alguns fabricantes usam bege para todas as categorias MM).
- Verde: Polimento APC.
Aplicações e Conectividade
Cabos Tronco e Patch Cords
Os cabos tronco MPO são terminados com conectores MPO em ambos os lados e podem ser key-up-key-up ou key-up-key-down. Existem também cabos que trocam pares de fibras internamente.
Fan-Out e Cassetes
Para utilizar as fibras individualmente, podemos usar patch cords de fan-out ou cassetes:
- Fan-Out: Um patch cord com um conector MPO de um lado e múltiplos conectores LC ou SC do outro.
- Módulos (Cassetes): Instalados em distribuidores ópticos, convertem um conector MPO em múltiplos conectores individuais.
Recapitulando
- Conectores MPO: 8, 12, 16, 24 e 32 fibras.
- Gênero: Macho e fêmea.
- Polaridade: Tipos A, B e C.
- Cores: Indicando diferentes tipos de fibra ou polimento do conector.
- Aplicações: Links de alta velocidade com múltiplas fibras.
Esses conectores são essenciais para redes de alta velocidade que utilizam várias fibras em paralelo.
