A Importância da Limpeza dos Conectores Ópticos

Marcelo Barboza by Marcelo Barboza
05/06/2024
in Fibras ópticas, Testes de cabeamento estruturado
0
A Importância da Limpeza dos Conectores Ópticos
0
SHARES
112
VIEWS
Share on FacebookShare on Twitter

Olá, meu nome é Marcelo Barboza, da Clarity Treinamentos. Bem-vindo ao nosso blog sobre cabeamento estruturado! Hoje vamos discutir um tema crucial para a integridade das redes de fibra óptica: a limpeza dos conectores ópticos. Este artigo é baseado em um vídeo que fiz sobre o assunto, e você pode assistir ao vídeo completo para mais detalhes aqui.

Por Que a Limpeza dos Conectores Ópticos é Importante?

A sujeira é a causa número um de falhas em links de fibra óptica em redes locais e data centers. Mesmo pequenas partículas de poeira ou resíduos de gordura podem causar degradação significativa no desempenho da rede, levando a perdas de sinal, aumento da atenuação e, em casos extremos, falhas completas de conexão.

Equipamentos Necessários para Inspeção e Limpeza

Para garantir que os conectores estejam limpos antes de realizar qualquer conexão, utilizamos os seguintes equipamentos:

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.
  • Cordão de Fibra Óptica Multimodo com Conectores SC: Para demonstração.
  • Inspector de Fibra Óptica: Um FiberInspector conectado ao equipamento Versiv 2, ambos da Fluke Networks, que permite verificar a integridade da face do conector.
  • Caneta de Limpeza Óptica a Seco (Caneta Click): Própria para limpar conectores SC ou ST.

Processo de Inspeção e Limpeza

  1. Inspeção Inicial: Utilizando o FiberInspector, verificamos se os conectores estão sujos. Mesmo pequenas partículas de sujeira podem ser detectadas e avaliadas conforme as normas.
  2. Contaminação Intencional: Para demonstrar o impacto da sujeira, tocamos a ponta do conector com o dedo, transferindo gordura natural das mãos para o conector.
  3. Conexão e Transferência de Sujeira: Conectamos um conector sujo a um conector limpo e, ao desconectar, verificamos que a sujeira foi transferida, contaminando ambos os conectores.
  4. Limpeza: Utilizando a caneta de limpeza óptica, limpamos os conectores e verificamos novamente com o FiberInspector. A limpeza adequada remove a maioria das partículas de sujeira, conforme as normas da IEC.

Demonstração Prática

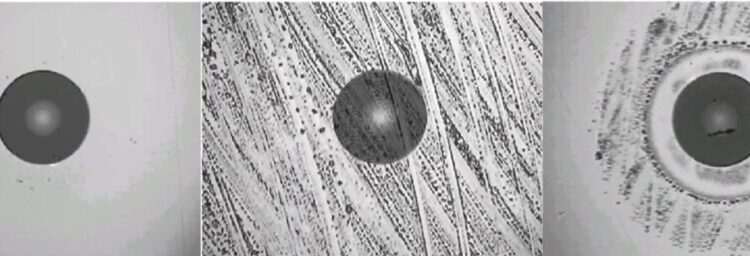

Durante a demonstração, mostramos como a sujeira pode ser transferida entre conectores e como a limpeza adequada pode restaurar a integridade dos conectores. Encostar o conector em superfícies como roupas ou mãos pode introduzir sujeira suficiente para causar problemas de conexão.

Mensagem Principal

A mensagem principal é clara: um conector sujo vai contaminar outro conector assim que você realiza uma conexão óptica. Portanto, é essencial inspecionar e limpar ambos os conectores antes de realizar qualquer conexão. Isso garante que sua rede mantenha a integridade e evite quedas de link inesperadas.

Conclusão

A limpeza dos conectores ópticos é uma prática essencial para manter a performance e a confiabilidade das redes de fibra óptica. Sempre inspecione e limpe seus conectores antes de realizar conexões para evitar problemas de contaminação que podem degradar ou até mesmo derrubar sua rede.

Assista ao Vídeo para Mais Detalhes

Para uma explicação mais detalhada e demonstrações práticas, assista ao vídeo completo no nosso canal. Não se esqueça de se inscrever, ativar o sininho para receber notificações de novos vídeos, compartilhar com seus colegas e deixar seu like!

Assista ao vídeo aqui

Se tiver dúvidas ou sugestões, deixe nos comentários. Até a próxima!


Espero que este artigo tenha sido útil e esclarecedor. Se você gostou, compartilhe com seus colegas e continue acompanhando nosso blog para mais conteúdos sobre cabeamento estruturado e infraestrutura de TI.
