Home Cabeamento estruturado Par trançado

Categoria 8 de Links de Par Trançado: Finalidades, Aplicações e Restrições

Marcelo Barboza by Marcelo Barboza
03/06/2024
in Par trançado, Fundamentos de cabeamento estruturado
0

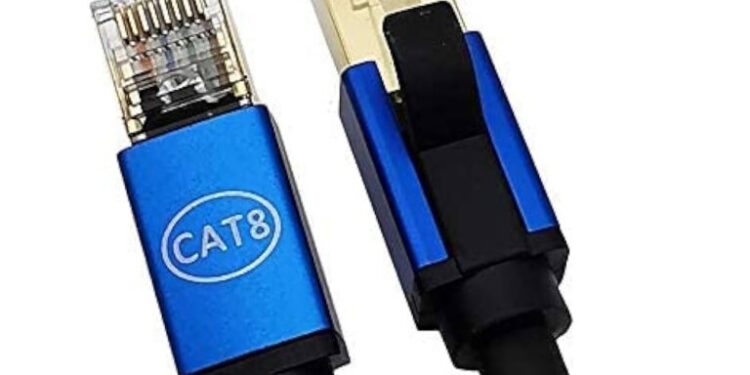

Categoria 8 de Links de Par Trançado: Finalidades, Aplicações e Restrições
0
SHARES
80
VIEWS
Share on FacebookShare on Twitter

Olá, meu nome é Marcelo Barboza, da Clarity Treinamentos. Bem-vindo ao nosso blog sobre cabeamento estruturado e infraestrutura de redes! Hoje vamos falar sobre a Categoria 8 de links de par trançado, suas finalidades, aplicações e restrições. Este artigo é baseado em um vídeo que fiz sobre o tema, e você pode assistir ao vídeo completo para mais detalhes aqui.

O que é a Categoria 8?

A Categoria 8 é uma evolução das categorias anteriores de cabeamento de par trançado, como 5e, 6, 6A, 7 e 7A. Ela foi desenvolvida para suportar 40 Gigabit Ethernet (40GBASE-T) sobre par trançado, oferecendo uma alternativa ao uso de fibra óptica para essa velocidade.

Nomenclatura 40GBASE-T

O nome 40GBASE-T inclui:

O curso DC100 (Fundamentos em Infraestrutura de data centers) pré-gravado introduz o aluno ao mundo dos data centers, apresentando os fundamentos dos principais elementos e disciplinas de engenharia que compõe a infraestrutura desses ambientes críticos de processamento e armazenamento de dados – os data centers.
  • 40G: Velocidade de 40 Gigabits por segundo.
  • BASE: Banda base.
  • T: Par trançado.

Se você quiser entender melhor essa nomenclatura, recomendo assistir ao meu vídeo específico sobre o assunto, disponível aqui.

Aplicações da Categoria 8

A Categoria 8 foi projetada para rodar 40GBASE-T e também 25GBASE-T (25 Gigabit Ethernet sobre par trançado). No entanto, ela tem uma restrição importante: foi feita para um canal de até 30 metros, ao contrário das categorias anteriores que suportam até 100 metros.

Estrutura do Canal de 30 Metros

  • 24 metros de Permanent Link (cabo sólido entre patch panels).
  • 6 metros de patch cords (3 metros de cada lado).

Essa limitação de 30 metros é adequada para conexões horizontais em data centers, onde a maioria das fileiras de racks tem menos de 30 metros. A fibra óptica continua sendo recomendada para o backbone entre o core da rede e os racks cabeça de fila, enquanto a Categoria 8 pode ser usada para conexões dentro da mesma fileira de racks.

Normas e Especificações

A Categoria 8 está presente tanto na norma americana ANSI/TIA quanto na norma internacional ISO (e nas normas brasileiras), mas com algumas diferenças:

ANSI/TIA

  • Categoria 8: Componentes blindados do tipo F/UTP ou F/FTP e conectores RJ45.
  • Evolução natural: Para quem já utiliza a Categoria 6A.

ISO

  • Categoria 8.1: Semelhante à Categoria 8 da ANSI/TIA, usando componentes F/UTP e conectores RJ45.
  • Categoria 8.2: Compatível com a Categoria 7A, usando componentes blindados do tipo S/FTP e conectores Tera ou GG45.

Ambas as normas certificam a Categoria 8 para operar a 2000 MHz (2 GHz), o dobro da frequência máxima da Categoria 7A (1000 MHz).

Classes de Links da ISO

  • Classe I: Montado com componentes Categoria 8.1.
  • Classe II: Montado com componentes Categoria 8.2.

Conclusão

A Categoria 8 oferece uma solução robusta para conexões de alta velocidade em data centers, especialmente para links horizontais de até 30 metros. No entanto, é importante entender suas limitações e especificações para garantir a compatibilidade e o desempenho desejado.

Assista ao Vídeo para Mais Detalhes

Para uma explicação mais detalhada, assista ao vídeo completo no nosso canal. Não se esqueça de se inscrever, ativar o sininho para receber notificações de novos vídeos, compartilhar com seus colegas e deixar seu like!

Assista ao vídeo aqui

Se tiver dúvidas ou sugestões, deixe nos comentários. Até a próxima!


Espero que este artigo tenha sido útil e esclarecedor. Se você gostou, compartilhe com seus colegas e continue acompanhando nosso blog para mais conteúdos sobre cabeamento estruturado e infraestrutura de TI.

Tags: 25 Gigabit Ethernet25GBase-T40 Gigabit Ethernet40GBase-Tcabeamento estruturadocategoria 8Clarity Treinamentosconectores de redeData Centersevolução do cabeamentoF/UTPfrequência 2000 MHzGG45Infraestrutura de Redesisonormas de cabeamentopar trançadopatch cordsPermanent LinkS/FTPTera
