Olá, eu sou Marcelo Barbosa, bem-vindo ao meu canal dedicado a cabeamento estruturado. Hoje vamos falar sobre as perdas ou atenuação em decibéis que ocorrem em splitters, tanto em redes ópticas passivas (PON, GPON, XGPON), quanto em redes de TV a cabo. Se você não sabe muito bem o que é um splitter, recomendo assistir ao vídeo que fiz anteriormente sobre splitters e suas principais funções.
O que é um Splitter?

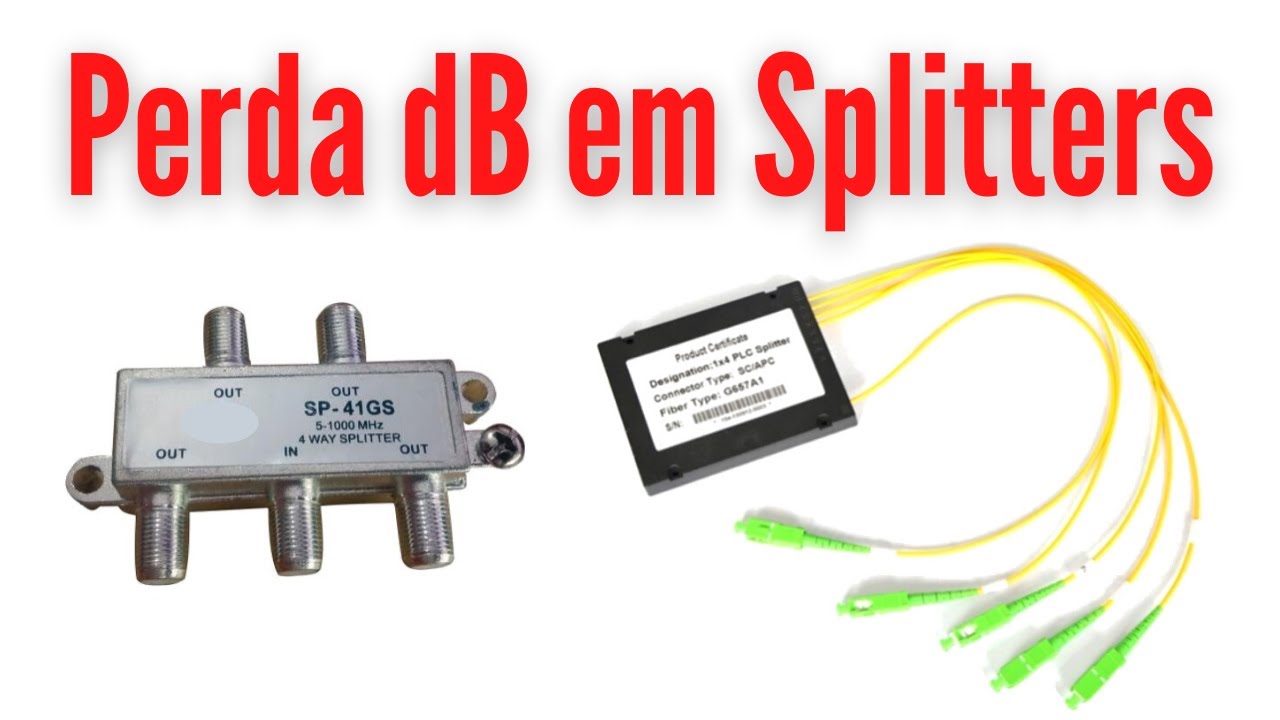

Um splitter é um componente passivo usado em redes de distribuição de sinais. Ele pode ser utilizado tanto em redes ópticas passivas (PON, GPON, XGPON) quanto em redes de TV a cabo, construídas com cabos coaxiais. O objetivo do splitter é dividir um sinal de entrada em dois ou mais sinais de saída, permitindo a expansão da rede para atender vários assinantes ou usuários. Aqui você tem exemplos de splitters ópticos.
Tipos de Splitters
Existem dois tipos principais de splitters:
- Splitters Balanceados (Simétricos): Dividem o sinal de entrada igualmente entre todas as portas de saída. Cada porta recebe a mesma intensidade e potência de sinal.
- Splitters Desbalanceados (Assimétricos): Dividem o sinal de entrada de forma desigual. Algumas portas recebem um sinal mais fraco, enquanto outras recebem a maior parte do sinal. Esses splitters são usados em redes do tipo tronco e derivações, como em edifícios verticais.
Perdas em Splitters Balanceados
Vamos focar nos splitters balanceados e como calcular as perdas em dB (decibéis) que ocorrem quando utilizamos esses dispositivos.
Conceitos Básicos de dB e dBm
Antes de prosseguir, é importante entender a diferença entre dB e dBm. O dB é uma unidade logarítmica que mede a relação entre duas potências. Já o dBm é uma unidade que mede a potência absoluta em relação a 1 mW (miliwatt). Você pode aprender mais sobre esses conceitos acessando este outro artigo ou assistindo a este vídeo.
Exemplo de Cálculo de Perda em Splitters
Splitter 1 para 2 (1:2)
Um splitter 1 para 2 divide o sinal de entrada igualmente entre duas portas de saída. Se a potência de entrada é de 10 mW (10 dBm), cada saída terá metade da potência de entrada, ou seja, 5 mW. Em termos de dBm, isso significa uma perda de 3 dB:
- Potência de entrada: 10 dBm
- Perda ideal do splitter: 3 dB
- Potência em cada porta de saída: 10 dBm – 3 dB = 7 dBm
Splitter 1 para 4 (1:4)
Um splitter 1 para 4 divide o sinal de entrada em quatro saídas iguais, cada uma recebendo 25% da potência de entrada. Se a potência de entrada é de 20 dBm (100 mW), cada saída terá 25 mW. Em termos de dBm, isso significa uma perda de 6 dB:
- Potência de entrada: 20 dBm
- Perda ideal do splitter: 6 dB
- Potência em cada porta de saída: 20 dBm – 6 dB = 14 dBm
Splitter 1 para 64 (1:64)
Um splitter 1 para 64 divide o sinal de entrada em 64 saídas iguais. Se a potência de entrada é de 20 dBm (100 mW), cada saída terá 1,6 mW. Em termos de dBm, isso significa uma perda de 18 dB:
- Potência de entrada: 20 dBm
- Perda ideal do splitter: 18 dB
- Potência em cada porta de saída: 20 dBm – 18 dB = 2 dBm
Perdas Adicionais
As perdas mencionadas acima são ideais e teóricas. Na prática, os splitters têm perdas adicionais devido à sua construção, funcionamento e forma de conexão à planta de cabeamento. Essas perdas extras podem variar entre 0,5 e 2 dB. Portanto, é importante consultar o catálogo do fabricante para obter a perda exata do splitter específico que você está utilizando.
Splitters em Série
Quando utilizamos splitters em série, as perdas se somam. Por exemplo, se temos um splitter 1 para 2 seguido de um splitter 1 para 64, a perda total será a soma das perdas individuais:
- Perda do splitter 1 para 2: 3 dB
- Perda do splitter 1 para 64: 18 dB
- Perda total: 3 dB + 18 dB = 21 dB
Se a potência de entrada é de 3 dBm, a potência de saída será:
- Potência de entrada: 3 dBm
- Perda total: 21 dB
- Potência de saída em cada porta: 3 dBm – 21 dB = -18 dBm
Considerações Finais
Além das perdas nos splitters, é importante considerar as perdas nas conexões, emendas e cabos ópticos. No caso de redes de TV a cabo, a perda em dB pode ser diferente quando medida em tensão (volts) em vez de potência (watts).
Para facilitar seus cálculos, recomendo utilizar a ferramenta gratuita de cálculo de dB e dBm disponível no meu site. E não deixe de assistir ao vídeo completo para uma explicação detalhada e visual dos conceitos abordados aqui, incorporado ao final do artigo.
Espero que este artigo tenha sido útil. Se você tiver sugestões de novos vídeos ou dúvidas, deixe nos comentários. Não se esqueça de se inscrever no canal e dar um like no vídeo se gostou. Nos vemos no próximo vídeo!
